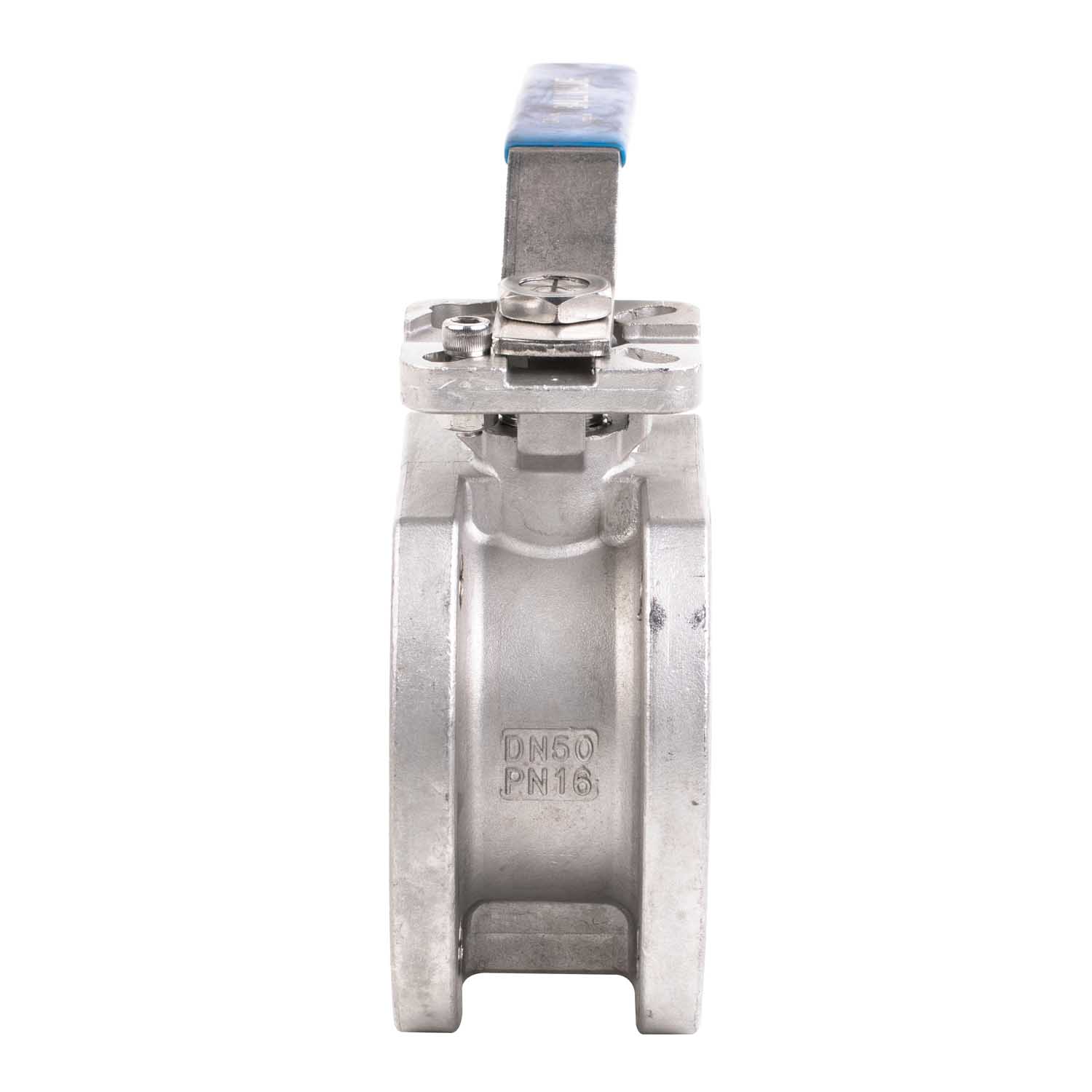

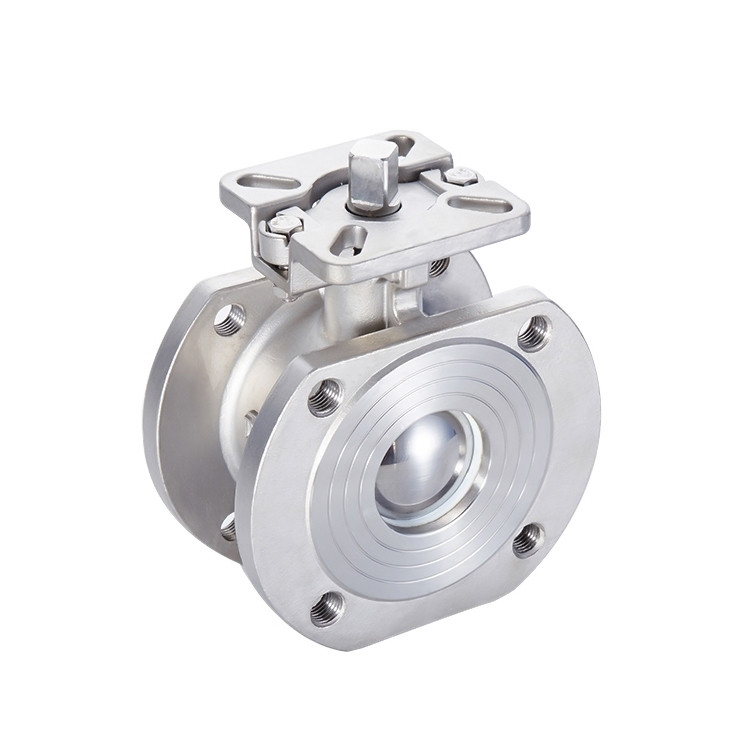

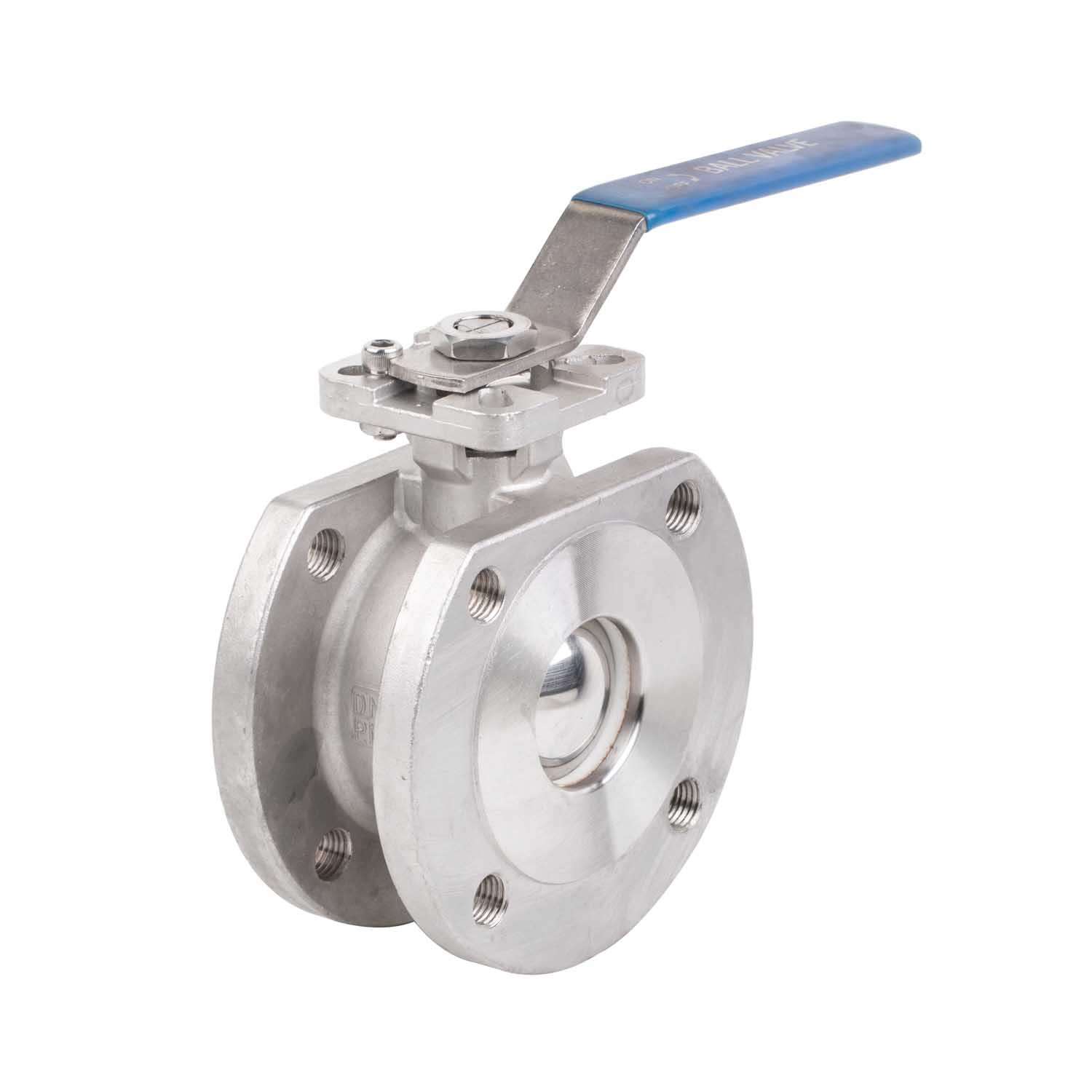

Die vom Hersteller JOEPAI hergestellten Wafer-Monoblock-Kugelhähne mit ISO 5211-Direktmontageplatte sind kompakte Flüssigkeitskontrollgeräte, die direkt zwischen Rohrflanschen geklemmt werden und sich ideal für platzbeschränkte und gewichtsempfindliche Anwendungen wie Offshore-Ölplattformen und chemische Verarbeitungsanlagen eignen. Mit einer manuellen Drehung um 90° bieten diese Ventile eine hervorragende Dichtleistung, eine hohe Durchflusskapazität, einen geringen Durchflusswiderstand und eine lange Lebensdauer. Sie eignen sich für Gas, Flüssigkeit, Dampf, Abwasser und faserige Medien. JOEPAI integriert Präzisionsgusstechnologie mit strenger Qualitätskontrolle, unterstützt durch ISO 9001-Zertifizierung und weltweite Exporte. Mit einer starken Produktionskapazität gewährleistet JOEPAI eine zuverlässige Lieferung anspruchsvoller Industrieprojekte.
DRUCK: PN16
Persönlich: GB/T12221-1989
ABMESSUNGEN DES FLANSCHENDES: GB/T9113
ENTWURF: GB/T12237-1989
TEST: GB/T13927-1992
MATERIALSTANDARD: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
1. Kompaktes und platzsparendes Design
Die Wafer-Monoblock-Kugelhähne mit ISO 5211-Direktmontageplatte zeichnen sich durch eine kompakte Struktur aus, die deutlich weniger Platz in der Rohrleitung einnimmt – bis zu 30–50 % weniger Platz als herkömmliche Flansch-an-Flansch-Kugelhähne. Dies macht es ideal für Installationen mit begrenztem Platzangebot.
2. Keine Verbindung zwischen Körper und Decke – geringeres Leckagerisiko
Im Gegensatz zu herkömmlichen Kugelhähnen besteht beim einteiligen Monoblock-Gehäuse keine Verbindung zwischen Gehäuse und Deckel, wodurch potenzielle Leckpfade vermieden und die Systemsicherheit und -zuverlässigkeit erhöht werden.
3. Flexible Aktuatorkompatibilität

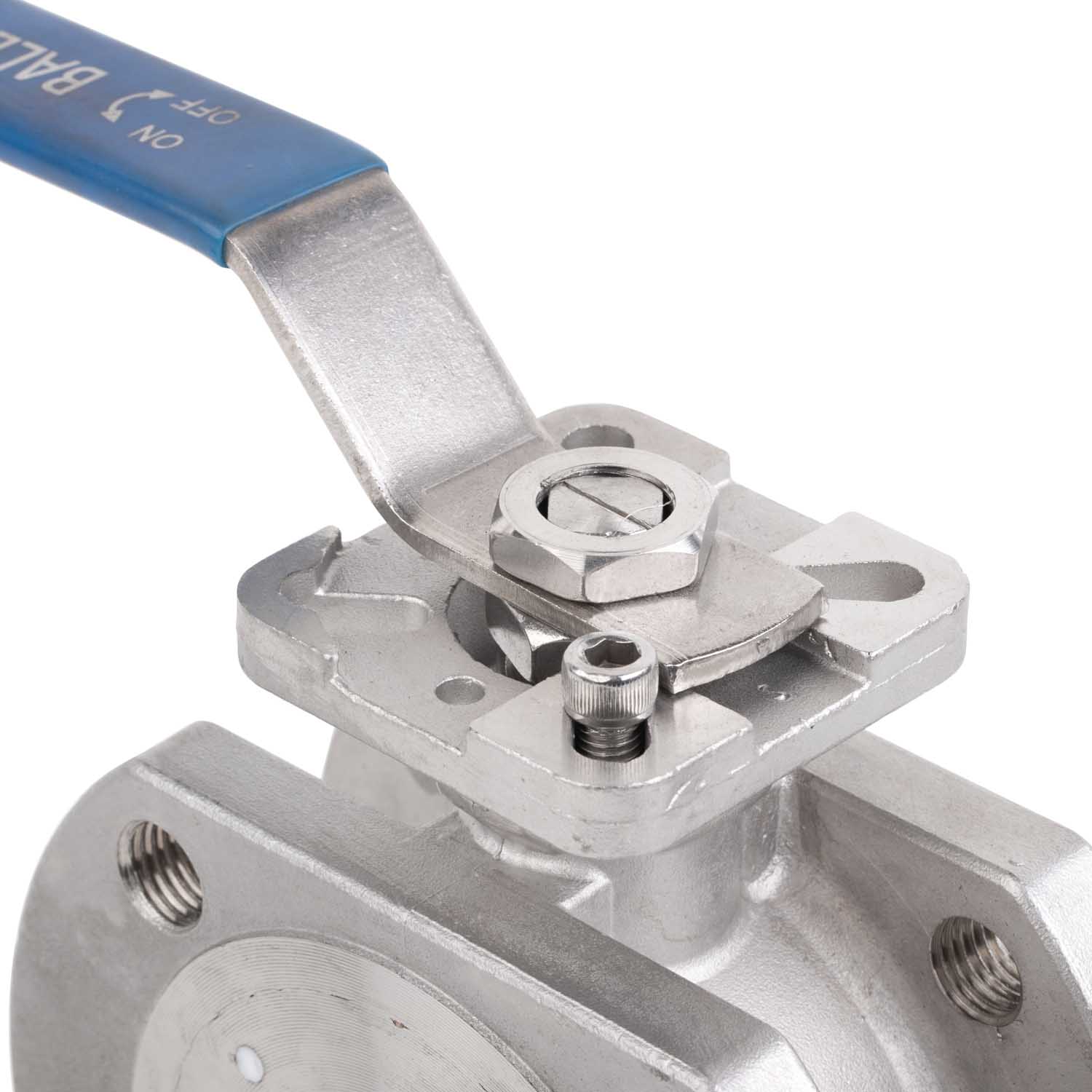

Ausgestattet mit ISO 5211-Direktflanschen kann das Ventil zusätzlich zur manuellen Hebelbetätigung nahtlos in pneumatische, elektrische oder hydraulische Antriebe integriert werden.
| NEIN. | Teilename | Material |
| 1 | Körper | WCB/CF8/CF8M |
| 2 | Kappe | WCB/CF8/CF8M |
| 3 | Sitz | PTFE |
| 4 | Ball | SS304/SS316 |
| 5 | Stängel | SS304/SS316 |
| 6 | Dichtung | PTFE |
| 7 | O-Ring | VITON |
| 8 | Verpackung | PTFE |
| 9 | Drüse | SS/SUS304 |
| 10 | Schaftmutter | SS/SUS304 |
| 11 | Handhaben | SS |
| 12 | Stoppstift | SS/SUS304 |
|
NPS
|
L
|
D
|
H
|
H1
|
D1
|
D2
|
D3
|
N-ØM
|
T-F
|
|
1/2"
|
34
|
14
|
55
|
8
|
45
|
65
|
88
|
4-M12
|
9-2
|
|
3/4"
|
37
|
20
|
60
|
8
|
57
|
75
|
98
|
4-M12
|
11-2
|
|
1"
|
44
|
24
|
67
|
11
|
66
|
85
|
112
|
4-M12
|
14-2
|
|
1 1/4"
|
55
|
28
|
80
|
11
|
77
|
100
|
127
|
4-M16
|
15-2
|
|
1 1/2"
|
64
|
36
|
85
|
14
|
90
|
110
|
144
|
4-M16
|
18-2
|
|
2"
|
80
|
48
|
87
|
14
|
102
|
125
|
161
|
4-M16
|
20-2
|
|
2 1/2“
|
102
|
62
|
103
|
17
|
125
|
145
|
188
|
4-M16
|
20-2
|
|
3"
|
120
|
76
|
121
|
17
|
140
|
160
|
197
|
8-M16
|
20-2
|
|
4“
|
152
|
93
|
130
|
17
|
160
|
180
|
218
|
8-M16
|
20-2
|
