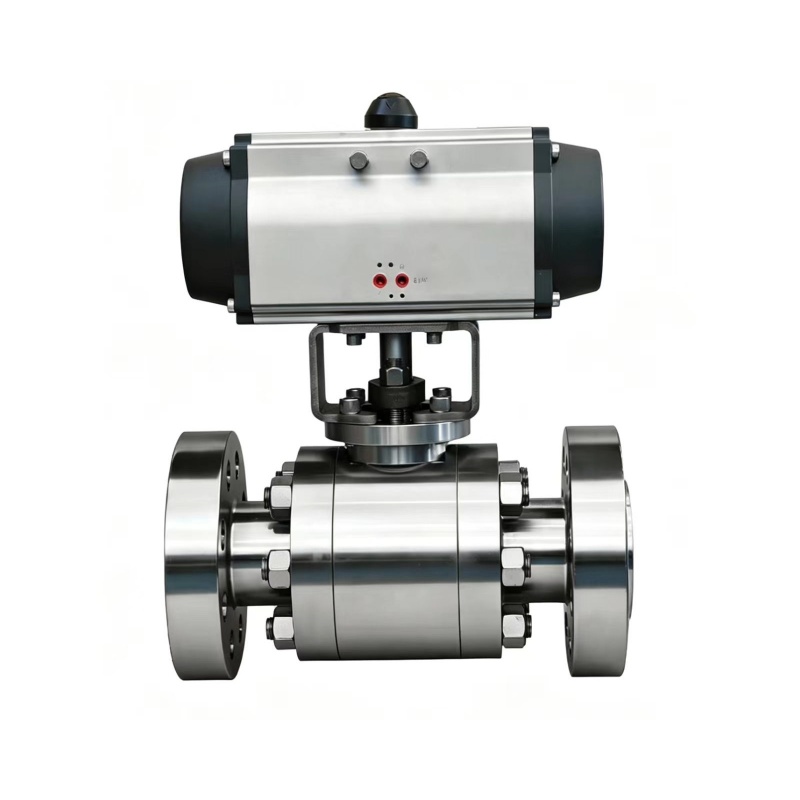

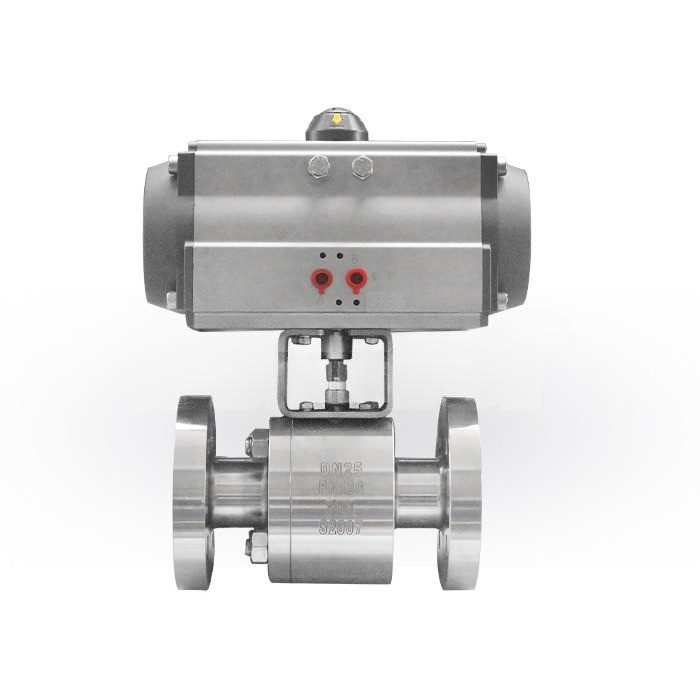

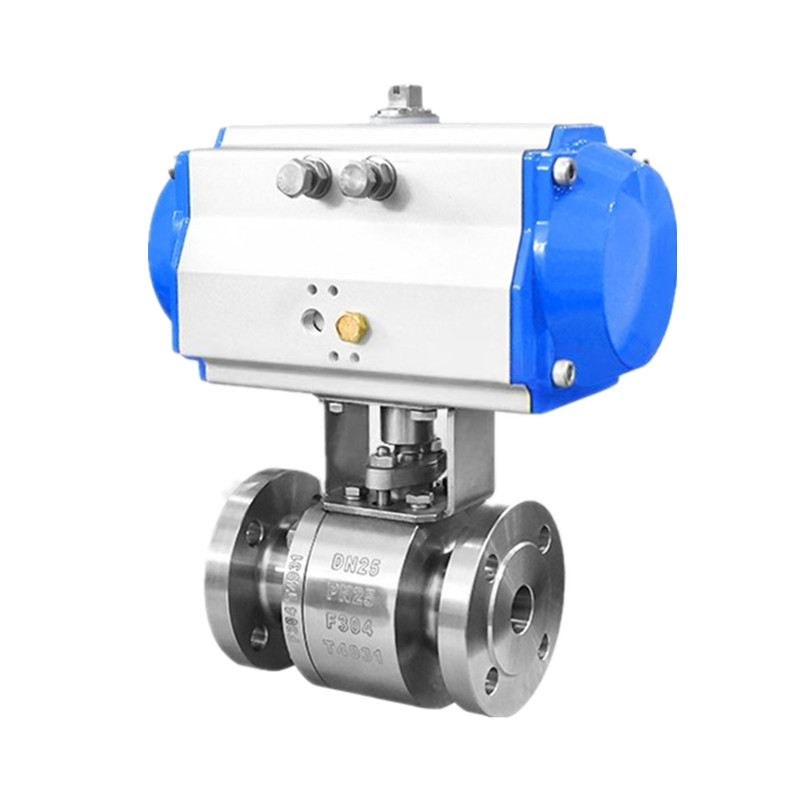

Pneumatisch betätigte Hochdruck-Kugelhähne

Die von JOEPAI gelieferten pneumatisch betätigten Hochdruck-Kugelhähne verfügen über eine wellenfrei schwimmende Kugelstruktur, die durch doppelte Ventilsitze geklemmt wird. Mit dem pneumatischen Antriebsmodus ermöglicht es eine schnelle, stabile und arbeitssparende automatische Fernschaltung, Durchflussverteilung und Einstellung der Durchflussrichtung des Mediums in Industrierohrleitungen. Dieses Ventil ist mit zuverlässiger Spindelabdichtung, Brandschutz, antistatischer Leistung, automatischer Druckentlastung und Verriegelungsmechanismus ausgestattet. Es zeichnet sich durch eine kompakte Struktur, hohe Druckbeständigkeit und ausgezeichnete Korrosionsbeständigkeit aus und ist weit verbreitet in den Bereichen Chemie, Erdöl, Erdgas, Metallurgie und anderen Bereichen einsetzbar. Besonders geeignet für raue Arbeitsbedingungen mit Schwefelwasserstoff, Verunreinigungen und stark korrosiven Gasleitungen.

Designvorteile

Pneumatisch betätigte Hochdruck-Kugelhähne wurden entwickelt, um Flüssigkeiten und Gase zu regulieren und gleichzeitig Arbeitsumgebungen mit extrem hohem Druck standzuhalten, wobei sie Betriebsdrücke von bis zu Tausenden von PSI aushalten können. Sie bestehen aus Edelstahl, Kohlenstoffstahl und anderen hochfesten Legierungsmaterialien und zeichnen sich durch eine hervorragende Dichtungsleistung und hervorragende Haltbarkeit aus, wodurch ein stabiler, auslaufsicherer Betrieb im Hochdruckbetrieb gewährleistet wird.

Bei der Ventilauswahl ist es wichtig, die Prozessunterschiede zwischen geschmiedeten und gegossenen Kugelhähnen zu unterscheiden. Beide Typen beginnen mit einem professionellen, maßgeschneiderten Design, um den unterschiedlichen Betriebsanforderungen vor Ort gerecht zu werden, und sind in zahlreichen Spezifikationen für eine flexible Auswahl erhältlich. Unsere geschmiedeten Kugelhähne decken komplette Größen, Druckklassen und Innengarniturkombinationen ab; Darunter sind hochbelastbare geschmiedete Kugelhähne mit einem Kaliber von ½ Zoll bis 20 Zoll und Druckstufen von ANSI 150# bis 1500#.

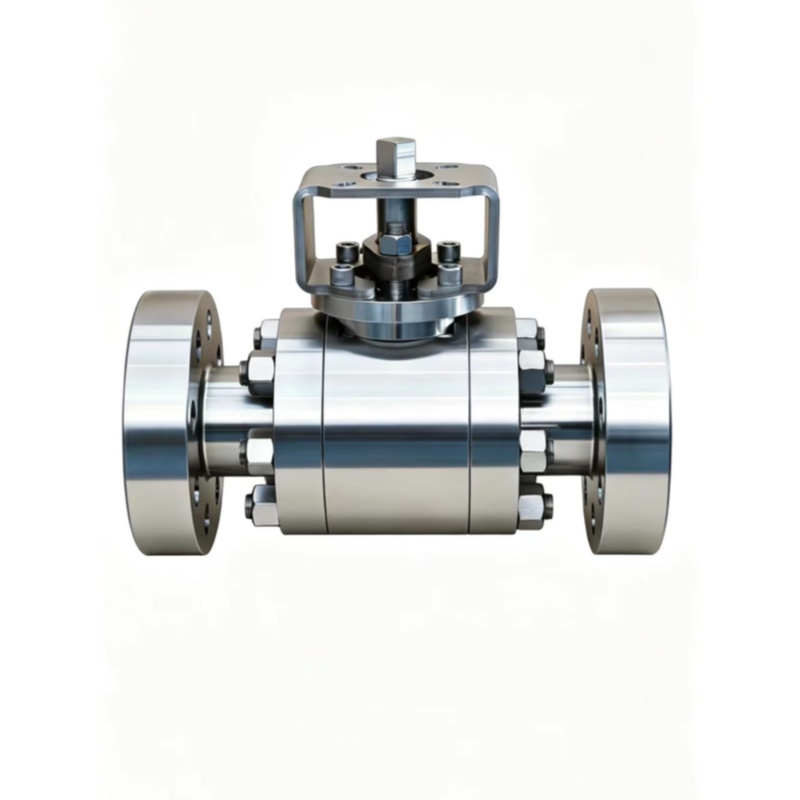

Nach der Designbestätigung führen professionelle Techniker die Präzisionsschmiedebearbeitung durch. Durch Warmschmieden und mechanisches Umformen werden Metallwerkstoffe zu dichten und hochsteifen Ventilkomponenten geformt. Das integrale Schmieden von Ventilkörpern und inneren Kernteilen verbessert die Gesamtstrukturfestigkeit erheblich und ermöglicht es den Ventilen, auch unter rauen und anspruchsvollen Arbeitsbedingungen eine stabile und zuverlässige Betriebsleistung aufrechtzuerhalten.

Besonderheit

Schwimmender Kugeltyp

Geteilter Körper, 2-teiliger oder 3-teiliger Körper

Antistatisches Gerät;

Feuersicher gemäß API607

Sperrvorrichtung;

Anti-Blowout-Stiel

Bidirektionaler Dichtungstyp

Bedienung: Hebel, Getriebe, pneumatischer, hydraulischer und elektrischer Antrieb.

Designstandards

Leistungsspezifikation

Diese pneumatisch betätigten Hochdruck-Kugelhähne sind für eine Vielzahl industrieller Anwendungen konzipiert und bieten flexible Druckstufen, mehrere Gehäusematerialoptionen und eine breite Temperaturanpassungsfähigkeit. Das Ventil bietet eine zuverlässige bidirektionale Abdichtung und ist mit verschiedenen Betätigungsmethoden erhältlich, die sowohl für manuelle als auch für automatisierte Steuerungssysteme geeignet sind.

FAQ

1. Was ist ein pneumatisch betätigter Hochdruck-Kugelhahn?

Es handelt sich um ein Industrieventil, das den Aktuator mithilfe von Druckluft antreibt und die Kugel dreht, um den Durchfluss zu öffnen, zu schließen oder zu regulieren. JOEPAI-Ventile verfügen über eine wellenfreie schwimmende Kugelstruktur mit Doppelsitzen, die ein schnelles, stabiles und ferngesteuertes automatisches Schalten für chemische, Erdöl-, Erdgas- und metallurgische Anwendungen ermöglicht.

2. Welche Designstandards erfüllen JOEPAI-Kugelhähne?

Unsere Ventile werden gemäß API 6D, API 608, BS 5351, DIN 3357 und JIS B2071 entwickelt und hergestellt, mit Baulängenabmessungen gemäß ASME B16.10/DIN 3202/JIS B2002, Flanschenden gemäß ASME B16.5/B16.47/DIN 2543-2501/JIS B2220 und Prüfungen gemäß API 598/API 6D/DIN 2401/JIS B2003.

3. Welche Druck-, Temperatur- und Größenbereiche sind verfügbar?

Druck: 150LB – 600LB / PN16 – PN100 / 10K – 60KTemperatur: –29℃ ~ 180℃ (Standard), –29℃ ~ 425℃ (Hochtemperatur), –40℃ ~ 540℃ (extrem)Größe: 1/2" – 2" (DN15 – DN50) Standard; Geschmiedete Ventile bis 20 Zoll mit ANSI 150# – 1500# verfügbar.

4. Welche Materialien werden für Ventilkörper angeboten?

Wir liefern Kohlenstoffstähle (A105, LF2), rostfreie Stähle (F304/F316/L) und Hochleistungslegierungen, einschließlich Hastelloy, Super Duplex, Inconel, C95500 (Aluminiumbronze) und Alloy 20 – und gewährleisten eine hervorragende Korrosionsbeständigkeit für aggressive Medien wie H₂S, Schlamm und Chemikalienströme.

5. Sind JOEPAI-Ventile feuersicher und antistatisch?

Ja. Alle Ventile verfügen über ein nach API 607 ​​zertifiziertes feuersicheres Design und eine antistatische Vorrichtung, die den elektrischen Durchgang zwischen Kugel, Schaft und Gehäuse gewährleistet und so die Gefahr statischer Funken in brennbaren Umgebungen verhindert.6. Welche Betätigungsmöglichkeiten gibt es?

Wir bieten Hebel (manuell), Getriebeantriebe, pneumatische Stellantriebe, hydraulische Stellantriebe und elektrische Stellantriebe – alle individuell anpassbar mit Zubehör wie Magnetventilen, Stellungsreglern, Endschaltern und ausfallsicheren Federrückstelleinheiten.
