Hochdruck-ANSI-Flanschkugelhahn aus geschmiedetem Stahl

JOEPAI konzentriert sich auf maßgeschneiderte Produkte für Hochdruck-ANSI-Flanschkugelhahn aus geschmiedetem Stahl, mit umfassender OEM-Erfahrung und internationaler Ausrichtung Projektabgleichsdatensätze. In industriellen Anwendungen mit rauen Bedingungen wie hohem Druck, hoher Temperatur oder korrosiven Medien sind geschmiedete Kugelhähne oft eine zuverlässigere Wahl als gegossene Ventile. Im Gegensatz zu den meisten Kugelhähnen, die Gussverfahren verwenden, verbessern geschmiedete Ventile ihre strukturelle Festigkeit und Druckbeständigkeit durch ein einzigartiges Herstellungsverfahren erheblich. Wählen Sie einen geschmiedeten Kugelhahn für schwierige Bedingungen, bei denen Sicherheit, Zuverlässigkeit und maximale Festigkeit nicht verhandelbar sind.

Designvorteile

Hochdruck-Kugelhähne sind für die Steuerung und Beständigkeit von Flüssigkeits- oder Gasmedien unter hohem Druck ausgelegt und bewältigen typischerweise Arbeitsdrücke im Bereich von Hunderten bis Tausenden Pfund pro Quadratzoll (psi). Diese Ventile werden aus Edelstahl, Kohlenstoffstahl und anderen hochfesten Legierungen hergestellt, um einen leckagefreien und störungsfreien Betrieb unter Hochdruckbedingungen mit hervorragender Dichtleistung und Haltbarkeit zu gewährleisten.

Bei der Auswahl eines geschmiedeten Kugelhahns ist es wichtig zu verstehen, wie sich sein Herstellungsprozess von dem gegossener Kugelhähne unterscheidet. Ähnlich wie bei Gussventilen beginnt die Produktion eines geschmiedeten Kugelhahns mit einer detaillierten Konstruktion und Konstruktion, die auf spezifische Betriebsanforderungen zugeschnitten ist. Kunden haben die Flexibilität, aus verschiedenen Designparametern auszuwählen, um sie an ihre Anwendungsanforderungen anzupassen. Wir bieten geschmiedete Kugelhähne in verschiedenen Größen, Druckstufen, Materialqualitäten und Innengarniturkonfigurationen an. Beispielsweise sind unsere geschmiedeten Kugelhähne für den harten Einsatz in Größen von ½" bis 20" mit Druckklassen von ANSI 150# bis 4500# erhältlich.

Sobald das Ventildesign fertiggestellt ist, fahren unsere erfahrenen Techniker mit dem Schmiedeprozess fort. Beim Schmieden wird mechanische Kraft – oft kombiniert mit Hitze – angewendet, um Metall in hochfeste, dichte Komponenten zu formen. Sowohl der Ventilkörper als auch die Innenteile sind geschmiedet, was zu außergewöhnlich robusten, hochbelastbaren Ventilen führt, die selbst unter anspruchsvollsten Bedingungen zuverlässige Leistung erbringen.

Besonderheit

Schwimmende Vollkugel, voller Durchgang oder reduzierter Durchgang.

ISO5211-Montagepad für Aktuatoroption, Verriegelungsvorrichtungsoption.

Ausblassicheres Schaftdesign.

Antistatisches Design und API 607 ​​Fire Safe Design verfügbar

Bidirektionaler Dichtungstyp

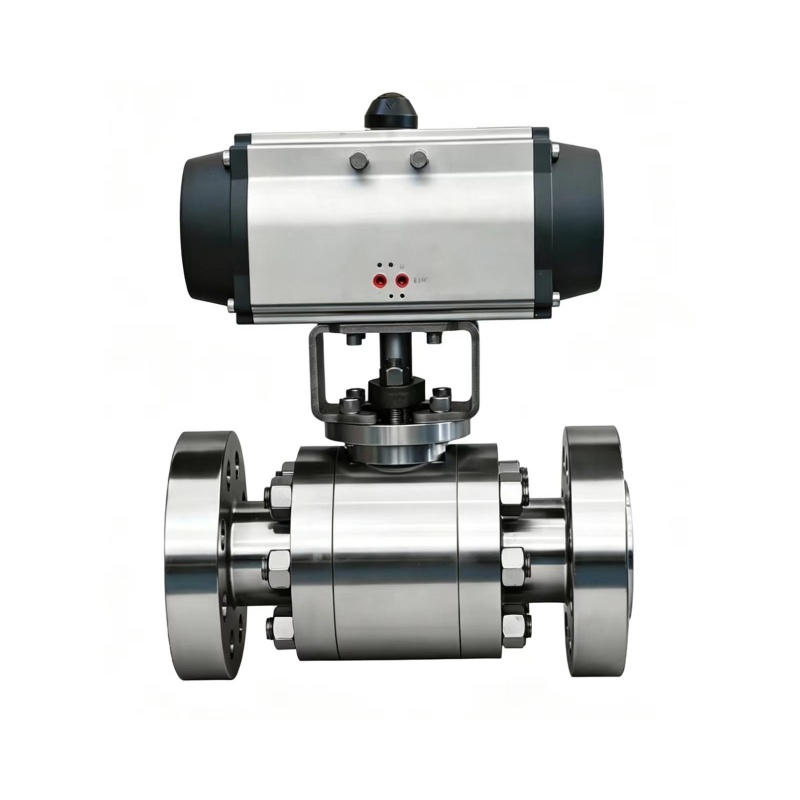

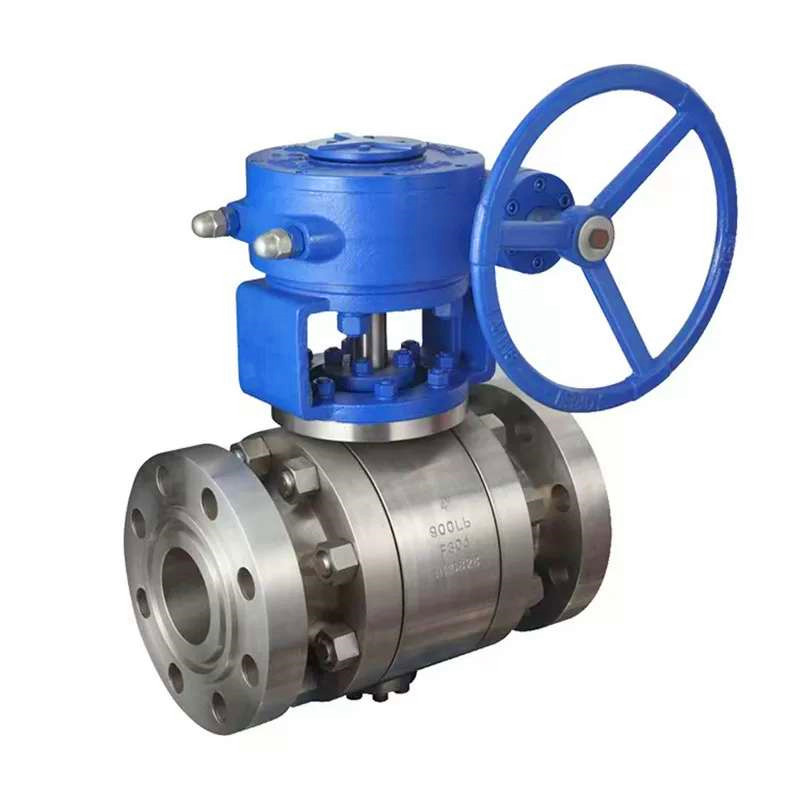

Bedienung: Handrad, Schneckenrad, pneumatischer Antrieb und elektrischer Antrieb.

Designstandards

Designstandard: API 6D, API 608, BS 5351/DIN3357/JIS B2071
Von Angesicht zu Angesicht: ASME B16.10/DIN3202/JIS B2002
Flanschenden: ASME B16.5, ASME B16.47/DIN2543-2545-2501/JIS B2220
Test und Inspektion: API 598, API 6D/DIN2401/JIS B2003

Leistungsspezifikation

Nenndruck: 150LB-600LB/PN16~PN100/10K~60K)
Festigkeitstest: 1,5PNGröße: 1/2''-2''(DN15~DN50)
Hauptmaterial des Ventilkörpers: A105, F304, F316, Duplex-Edelstahl
Geeignetes Medium: Wasser, Dampf, Öl, faserhaltig, kleiner Feststoff Partikel, Schlamm usw
Geeignete Temperatur: -29℃~180℃；-29℃~425℃；-40~540℃

Hauptabmessungen

CMädchen 150LB                                                                                                                                                                                                                                                                                                                                Einheit: mm

CMädchen 300LB                                                                                                                                                                                                                                                                                                                     Einheit: mm

CMädchen 600LB                                                                                                                                                                                                                                                                                                                       Einheit: mm

NPS	DN	d	L			FLANSCH						W	H
			RF	RTJ	BW	D	D1	D2	f	b	N-φd
1/2"	15	13	165	/	165	95	66.5	35	7	14.5	4-16	140	78
3/4"	20	19	190	/	190	115	82.5	43	7	16	4-19	140	80
1"	25	25	216	/	216	125	89	51	7	17.5	4-19	180	110
11/4"	32	32	229	/	229	135	98.5	64	7	21	4-19	200	115
11/2"	40	38	241	/	241	155	114.5	73	7	22.5	8-22	250	135
2"	50	50	292	295	292	165	127	92	7	26	8-19	300	152
3"	80	75	356	359	356	210	168.5	127	7	32	8-22	650	224
4"	100	100	432	435	432	275	216	157	7	38.5	8-25	800	248
