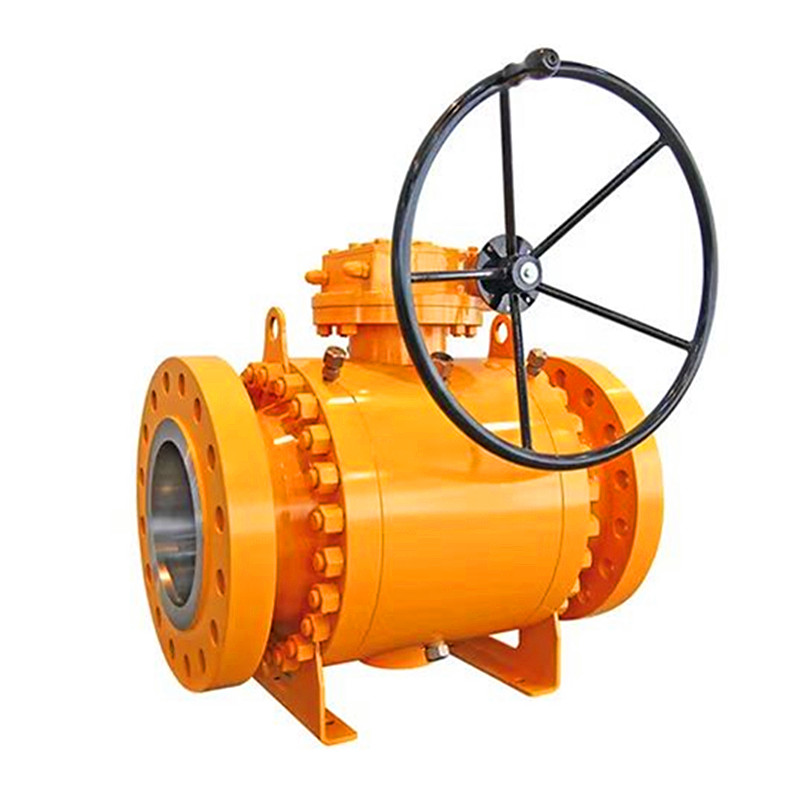

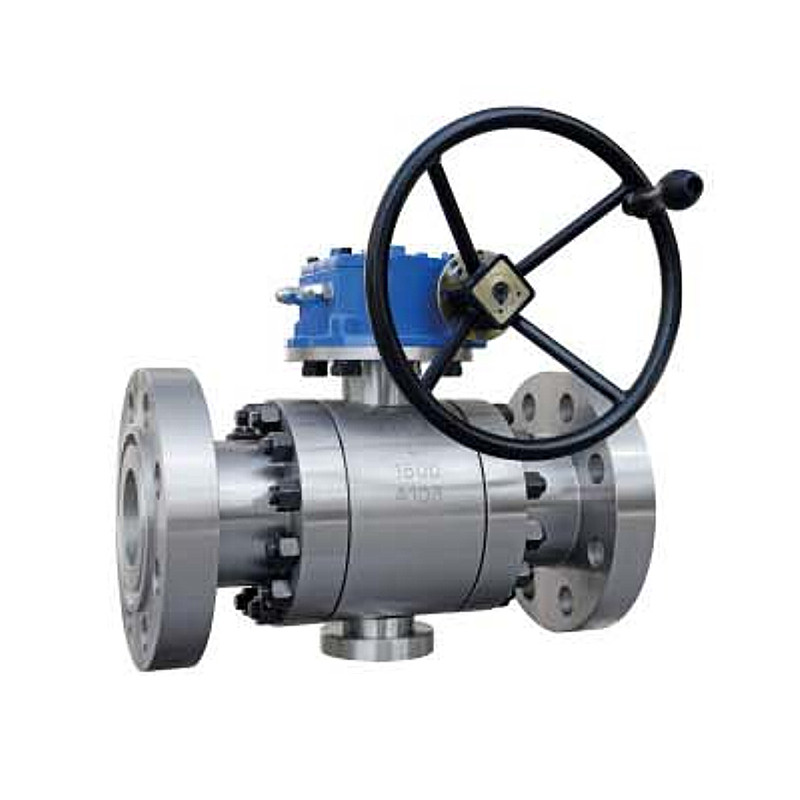

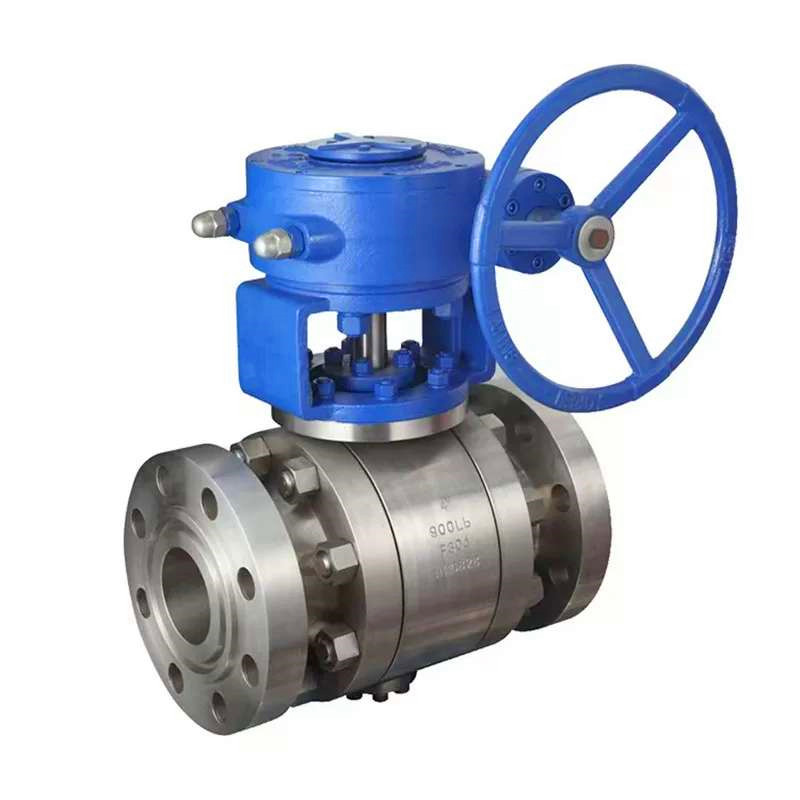

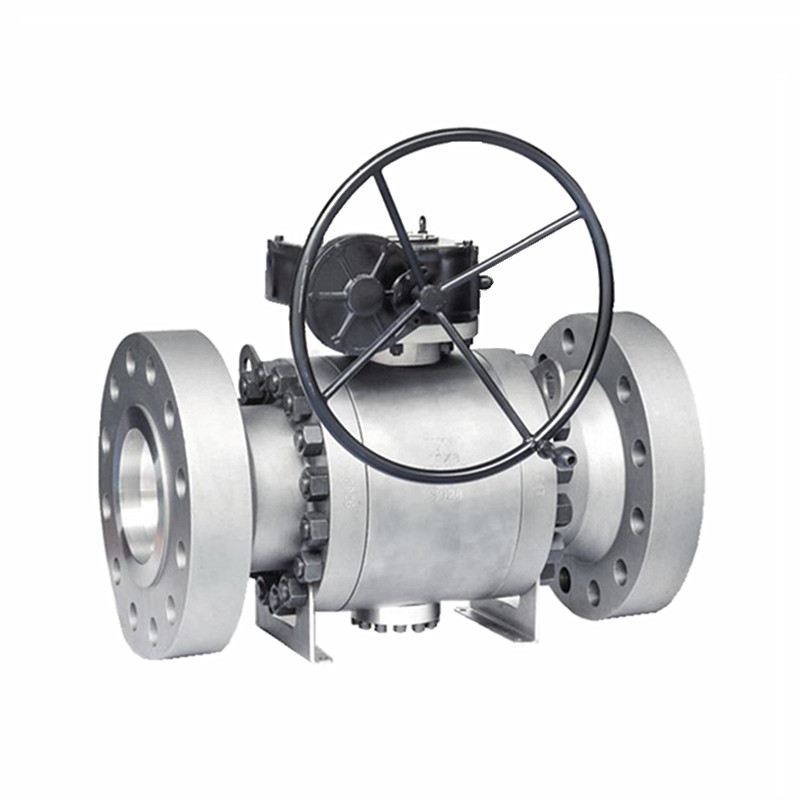

Dreiteilige Kugelhähne aus geschmiedetem Edelstahl mit Flanschzapfen

Die geschmiedeten 3-teiligen Kugelhähne von JOEPAI aus geschmiedetem Edelstahl mit Flanschzapfen bestehen aus drei Komponenten, was die Demontage und Wartung erleichtert. Innenteile können ohne Demontage der gesamten Rohrleitung ausgetauscht werden, was die Wartungszeit und -kosten erheblich reduziert. Das Ventilgehäuse besteht aus Edelstahl ASTM A182 F304 oder F316L und zeichnet sich durch hohe Festigkeit und gute Korrosionsbeständigkeit aus. In industriellen Anwendungen mit rauen Bedingungen wie hohem Druck, hoher Temperatur oder korrosiven Medien sind geschmiedete Edelstahl-Kugelhähne oft eine zuverlässigere Wahl als Gussventile. Im Gegensatz zu den meisten Kugelhähnen, die Gussverfahren verwenden, verbessern geschmiedete Ventile ihre strukturelle Festigkeit und Druckbeständigkeit durch ein einzigartiges Herstellungsverfahren erheblich. Wählen Sie einen geschmiedeten Kugelhahn für schwierige Bedingungen, bei denen Sicherheit, Zuverlässigkeit und maximale Festigkeit nicht verhandelbar sind.

Produktmerkmale

• Geschmiedetes Stahlmaterial: Der Ventilkörper, die Kugel und der Schaft bestehen alle aus hochwertigem geschmiedetem Edelstahl (F304, F316) und werden durch Präzisionsschmieden verarbeitet, um Gussfehler zu vermeiden und eine hohe Festigkeit und gute Korrosionsbeständigkeit zu gewährleisten.

• Vollständiges Port-Design: Das vollständige Port-Design optimiert den Flüssigkeitsströmungsweg, reduziert den Druckverlust und verbessert die Effizienz der Durchflussregelung.

• Kugelhähne mit zapfenmontierter (fester) Kugelkonstruktion, um sicherzustellen, dass die Kugel während des Betriebs stabil bleibt und der Verschleiß der Dichtungskomponenten verringert wird.

• Flanschverbindung: Verwendet eine RF-Flanschverbindung (Raised Face), die den ASME B16.5-Standards entspricht und eine zuverlässige und dichte Installation gewährleistet.

• Zuverlässige Dichtungsleistung: Der Ventilsitz besteht aus PTFE-, PEEK- oder Metalldichtungsmaterialien, um eine leckagefreie Abdichtung unter Hochdruck- und Hochtemperaturbedingungen zu gewährleisten.

• Feuersicheres Design: Entspricht den Brandschutznormen API 607 ​​und behält die Dichtungsleistung auch unter extremen Bedingungen wie Bränden bei, um die Systemsicherheit zu gewährleisten.

• Antistatisches und ausblassicheres Schaftdesign: Ausgestattet mit antistatischen Vorrichtungen und ausblassicheren Stäben zur Verbesserung der elektrischen Sicherheit und Betriebsstabilität.

• Mehrere Betriebsmodi: Optionaler manueller Betrieb oder automatisierte Steuerung wie pneumatische, elektrische oder hydraulische Aktuatoren, um den Anforderungen verschiedener Anwendungsszenarien gerecht zu werden.

• Design mit geringem Strömungswiderstand: Der glatte interne Strömungskanal reduziert den Strömungswiderstand, senkt effektiv den Energieverbrauch und verbessert die Systemeffizienz.

Technische Spezifikationen

• Nenndurchmesser: 2"~36" (DN50 bis DN900)

• Nenndruck: 600LB bis 2500LB

• Arbeitstemperatur: -29℃ bis 425℃

• Material: Geschmiedeter Stahl (A105, F304, F316)

• Dichtungsmaterialien: PTFE, RPTFE, PEEK, Metalldichtungen

• Flanschverbindung gemäß ASME B16.5-Standard

• Betriebsmodi: manuell, pneumatisch, elektrisch, hydraulisch (optional)

• Designstandards: API 608, ASME B16.34

• Teststandard: API 598

Anwendungsfelder

• Öl und Gas: Wird in Hochdruck-Öl-/Gas-Transportpipelines, Raffinerien und Erdgasverarbeitungsanlagen verwendet.

• Chemische Industrie: Geeignet für den Umgang mit korrosiven Medien wie Säuren, Laugen und Salzlösungen.

• Energieindustrie: Wird auf Kühlwassersysteme und Dampfleitungen in Kraftwerken angewendet.

• Wasseraufbereitung und kommunale Wasserversorgung: Gewährleistet die Sicherheit der Wasserqualität und einen stabilen Systembetrieb.

• Offshore-Technik: Leicht hervorragend in Meerwasserumgebungen und eignet sich für Flüssigkeitskontrollsysteme in Offshore-Plattformen und Schiffen.

Hauptteilematerialien

Körper und Endstück:

Geschmiedeter Kohlenstoffstahl ASTM A 105;

Geschmiedeter Edelstahl ASTM A 182 F 304 / F 304L;

Geschmiedeter Edelstahl ASTM A 182 F 316 / F 316L;

Legierter Stahl ASTM A 182 F 11 / F 22

Kugel & Stiel:

ASTM A 182 F304 /  F316 (SS 304 / SS 316)

ASTM A 182 F304L /  F316L (SS 304L / SS 316L)

Kugelsitz und Gehäusedichtung:

Reines PTFE / 25 % glasgefüllt – GFT / Kohlenstoff gefüllt – CFT

PEEK / Delrin / Grafoil - Graphitring

Stopfbuchspackung:

Reines PTFE / 25 % glasgefüllt – GFT / Kohlenstoff gefüllt – CFT

Grafoil - Graphitring

Bolzen und Mutter:

ASTM A 193 GR. B7 / A 194 GR. 2H

S.S. 304 / S.S. 316

Hauptabmessungen

Klasse 600LB                                                                                                                                                                                                                                                                                                                               Einheit: mm

Klasse 900LB                                                                                                                                                                                                                                                                                                                                Einheit: mm
