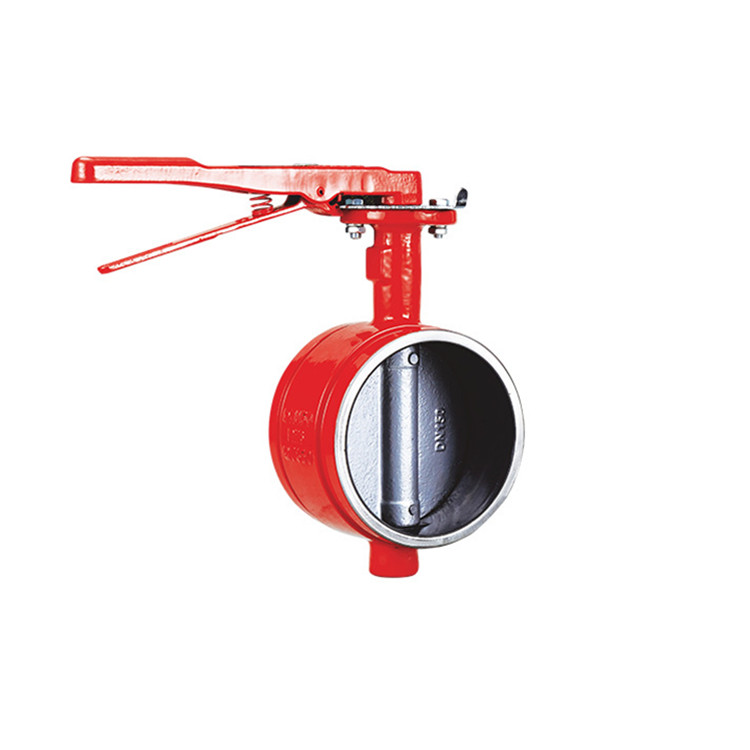

Gerillte Signalabsperrklappe für Feuersprinkleranlage

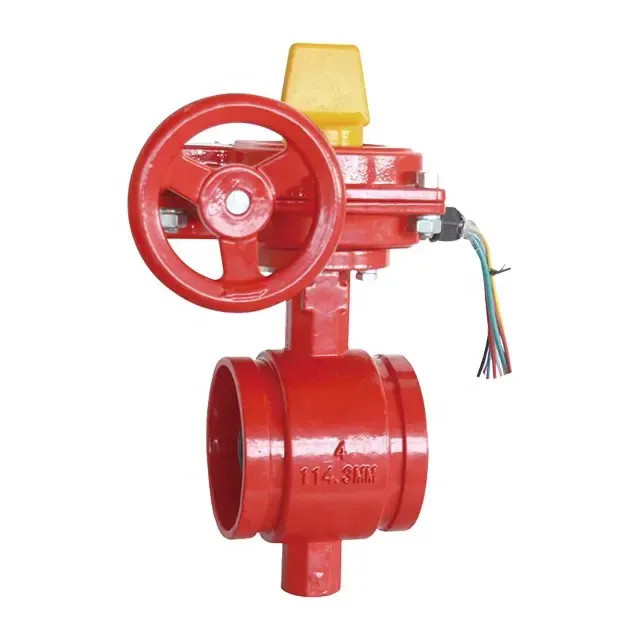

Zu den gerillten Armaturen für Brandbekämpfungssysteme gehören eine gerillte Absperrklappe mit Getriebeantrieb und Manipulationsschutzschalter. Die gerillte Signalabsperrklappe des JOEPAI-Feuersprinklersystems stellt einen bedeutenden Fortschritt in der Brandschutztechnologie dar und kombiniert effizientes gerilltes Verbindungsdesign mit einem Signalgetriebe. Das Ventil ist vollständig geöffnet oder geschlossen, wenn die Scheibe um eine Vierteldrehung gedreht wird. Die gerillte Signalabsperrklappe ist eine gerillte Klemmverbindungsklappe, die vollständig nach dem Prinzip der Symmetrie konstruiert ist. Es ist symmetrisch in der axialen Mittellinie, radiale Mittellinie, Zwei-Wege-Volldruckdichtung, mit einer Signalvorrichtung, die das Ventil betätigen kann. Es wird hauptsächlich in verschiedenen Rohrleitungen der Wasserversorgung und -entsorgung, im Brandschutz von Gebäuden und anderen Systemen, insbesondere in Armaturen von Brandschutzsystemen, verwendet, um den Durchfluss des Mediums zu unterbrechen und anzupassen.

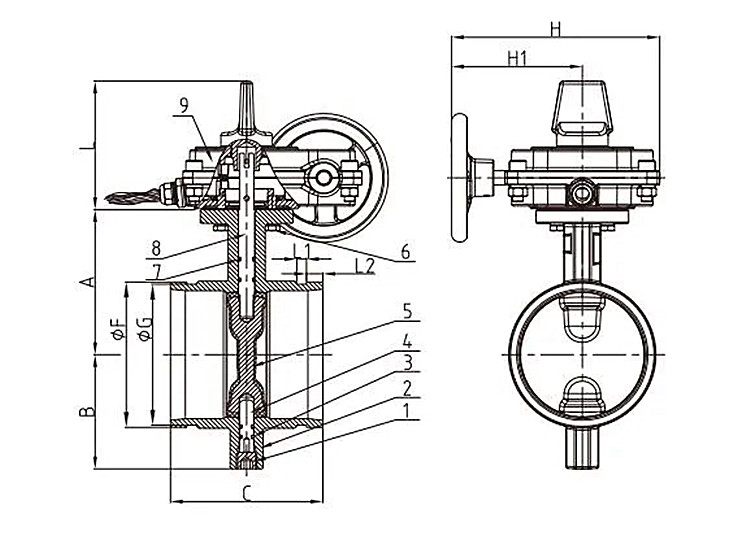

Hauptteil und Materialien

Technische Merkmale

Entspricht: ANSI/AWWA C606 Standard Clear Waterway Design

Anschlüsse: Gerillte Enden, einfach zu installieren und auszutauschen

Großer effektiver Zirkulationsbereich und geringerer Flüssigkeitswiderstand

Schnelles Öffnen und Schließen, gute Verstellleistung

Kleines Öffnungs- und Schließmoment, was arbeitssparend ist.

Größen: 2", 2½", 3", 4", 5",  6", 8", 10", 12"

Maximaler Arbeitsdruck: 21 BAR / 300 PSI (maximaler Prüfdruck: 600 PSI) entspricht UL1091 & ULC/ORD-C1091 & FM-Klasse 1112. Maximale Arbeitstemperatur: -20 °C bis 80 °C

Designstandard: API 609

Anwendung: Innen- und Außenbereich

Innen und außen mit Epoxidharz beschichtet, elektrostatisch aufgesprüht, entspricht AWWA C550

Sitzscheibe mit elastischer EPDM-Beschichtung

Werkseitig installierte Überwachungs-Sabotageschalterbaugruppe

Oberer Flansch Standard ISO5211/1

Design und Materialien können ohne vorherige Ankündigung geändert werden

Technische Spezifikationen und Designmerkmale

Die gerillten Signal-Absperrklappen des Feuersprinklersystems nutzen genutete Endverbindungen, die mit Standardkupplungssystemen kompatibel sind, wodurch die Installationszeit im Vergleich zu herkömmlichen Flansch- oder Gewindeverbindungen erheblich verkürzt wird. Die Signal-Absperrklappen sind in Größen von DN50 bis DN300 (2" bis 12") erhältlich und halten die Druckstufen PN16 aufrecht, was für die meisten Anforderungen von Feuerlöschsprinkleranlagen geeignet ist. Die gerillten Absperrklappen arbeiten effektiv innerhalb von Temperaturparametern von -10 °C bis 120 °C und passen sich den verschiedenen Umgebungsbedingungen an, die bei Brandschutzanwendungen auftreten. Eine Brandschutzabsperrklappe besteht hauptsächlich aus einer Scheibe, einem Schaft, einem Dichtungsring und einem Gehäuse. Zwischen Schaft und Scheibe befindet sich eine Teleskopdichtung, um den Verschleiß beim Öffnen und Schließen des Ventils wirksam zu mindern.

Anwendungsszenarien und Installationsanleitung

Die gerillte Signalabsperrklappe für Feuerlöschsprinkleranlagen erfüllt wesentliche Funktionen in verschiedenen Feuerlöschanlagenkonfigurationen, bei denen eine zuverlässige Durchflusskontrolle und Positionsüberprüfung von entscheidender Bedeutung sind. Bevor Sie eine Brandschutzklappe verwenden, entfernen Sie alle Rückstände, um eine ordnungsgemäße Öffnung und Durchflusskontrolle sicherzustellen. Bediener sollten auf die Öffnungs- und Schließrichtung des Ventils achten, die normalerweise mit „offen“ und „geschlossen“ gekennzeichnet ist. „Öffnen“ bedeutet eine Drehung im Uhrzeigersinn, während „Schließen“ eine Drehung gegen den Uhrzeigersinn bedeutet. Achten Sie beim Schließen einer Absperrklappe besonders darauf, die Klappe nicht zu stark zu drehen, um ein Brechen des Schafts und unnötige Schäden zu vermeiden. Bei der Verwendung einer Absperrklappe für den Brandschutz müssen Sie eine Reihe von Vorsichtsmaßnahmen beachten. Überprüfen Sie vor der Verwendung zunächst, dass die Löschwasserquelle und die Rohrleitungen ordnungsgemäß frei sind. Zweitens achten Sie beim Löschen eines Feuers besonders auf das Öffnen und Schließen des Ventils, um einen übermäßigen Wasserzufluss und einen unzureichenden Wasserabfluss zu vermeiden, was die Brandbekämpfungswirkung beeinträchtigen kann. Schließlich müssen Brandschutzklappen regelmäßig überprüft werden, um einen ordnungsgemäßen Betrieb sicherzustellen.

Eine ordnungsgemäße Installation erfordert eine sorgfältige Planung und Ausführung, um optimale Leistung und zuverlässige Signalübertragung zu gewährleisten. Brandschutzingenieure empfehlen, die gerillten Signalabsperrklappen mit ausreichendem Freiraum für den Betriebs- und Wartungszugang sowohl zum Ventilmechanismus als auch zu den elektrischen Anschlüssen zu installieren. Die Sprinklerventile sollten unabhängig voneinander in der Nähe der Nutverbindungen abgestützt werden, um eine Spannungsübertragung auf das Ventilgehäuse zu verhindern. Installationsteams müssen die korrekte Ausrichtung der Verbindungsleitungen überprüfen und sicherstellen, dass die elektrischen Verbindungen ordnungsgemäß abgedichtet und vor Umwelteinflüssen geschützt sind. Die Signalabsperrklappen erfordern eine korrekte Verkabelung mit Brandmeldezentralen gemäß den Herstellerangaben und den örtlichen Elektrovorschriften. Zu den regelmäßigen Wartungsprotokollen für diese genuteten Absperrklappen gehören vierteljährliche Sichtprüfungen, jährliche Betriebstests und die Überprüfung der Signalübertragungsgenauigkeit, um eine kontinuierliche Systemzuverlässigkeit sicherzustellen.

Wartung und Pflege

Um den normalen Betrieb der Brandschutzklappe sicherzustellen, ist es wichtig, regelmäßige Inspektionen und Wartungsarbeiten durchzuführen. Bei der Inspektion sollte besonders auf den Zustand des Ventilsitzes und des Dichtrings geachtet werden. Sollten Schäden oder Verschleiß am Ventilsitz oder Dichtring festgestellt werden, müssen diese umgehend ausgetauscht werden. Um Rost und Korrosion vorzubeugen, tragen Sie Rostschutzöl oder Kerosin auf, wenn die Brandschutzklappe längere Zeit nicht benutzt wird. Nach längerer Lagerung sollte das Ventil regelmäßig betätigt werden, um ein Festfressen oder Schwierigkeiten beim Öffnen zu verhindern.
