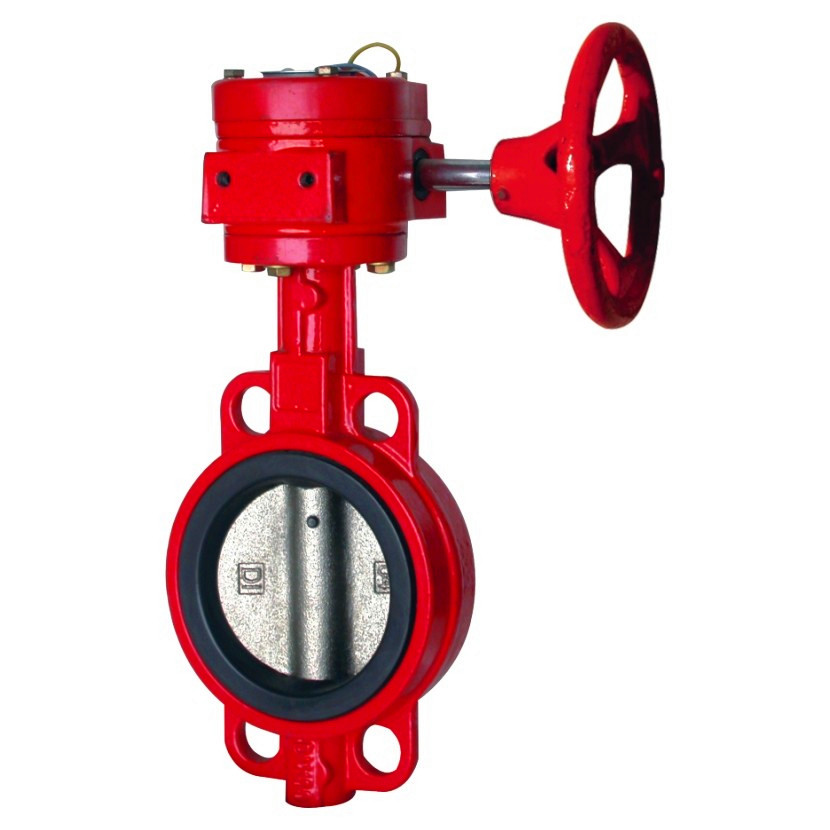

Signalabsperrklappe aus duktilem Gusseisen zur Brandbekämpfung

Die JOEPAI-Signalabsperrklappe aus duktilem Gusseisen zur Brandbekämpfung stellt die Integration traditioneller Durchflussregelungstechnologie mit modernen Überwachungsfunktionen für umfassende Brandschutzsysteme dar. Diese Signal-Absperrklappen zur Brandbekämpfung verfügen über eine robuste Konstruktion aus Sphäroguss mit hervorragender Korrosionsbeständigkeit, wodurch sich die Signal-Absperrklappen für anspruchsvolle Anwendungen unter verschiedenen Umgebungsbedingungen eignen. Die Ventile aus duktilem Gusseisen verfügen über ein fortschrittliches elektrisches Signalgerät, das den Ventilpositionsstatus in Echtzeit an zentrale Brandmeldezentralen übermittelt und so eine sofortige Systemüberwachung und -überprüfung gewährleistet. Die Brandbekämpfungs-Absperrklappen zeichnen sich durch ein kompaktes Profil und eine leichte Bauweise aus und ermöglichen eine einfache Installation bei gleichzeitig außergewöhnlicher Haltbarkeit und langer Lebensdauer. Das innovative Design dieser Signalabsperrklappen vereint zuverlässige Leistung mit intelligenten Überwachungsmöglichkeiten und schafft so eine optimale Lösung für moderne Brandschutzanforderungen.

Merkmale

1. Die geringe Größe und das geringe Gewicht erleichtern die Installation und Wartung. Außerdem kann es überall dort installiert werden, wo es benötigt wird.

2.Einfache und kompakte Konstruktion, schnelle 90-Grad-Ein-/Aus-Bedienung;

3.Minimiertes Betriebsdrehmoment, Energieeinsparung;

4. Hervorragende Regulierungsleistung und lange Lebensdauer;

5.Kann für verschiedene Medien verwendet werden;

6. Kann als Konditionierungs- und Absperrgerät für eine Vielzahl korrosiver, nicht korrosiver Gas-, Flüssigkeits-, Halbflüssigkeits- und Feststoffpulverleitungen und -behälter verwendet werden.

7.Es eignet sich für Systeme wie Erdöl, chemische Industrie, Lebensmittel, Medizin, Papierherstellung, Wasserversorgung usw.;

8.Flusskurve tendiert zur geraden Linie, hervorragende Regulierungsleistung.

Wichtigste technische Daten

Größe: DN50-DN300 (2"-12")

Nenndruck: PN1,0-1,6 MPa

Arbeitstemperatur: 15–150 °C

Medium: Süßwasser, Abwasser, Meerwasser, Luft, Dampf, Lebensmittel, Fleischbällchen usw.

Mikroschalterkapazität: AC, 220 V, 1 A; Gleichstrom, 30 V, 0,5 A

Verfügbare Materialien: Sphäroguss, Gusseisen, Edelstahl, Kohlenstoffstahl, Aluminiumbronze

Druck und Temperatur

Arbeitsdruck	PN10, PN16
Prüfdruck	Schale: 1,5-facher Nenndruck Sitz: 1,1-facher Nenndruck
Arbeitstemperatur	-10 °C bis 80 °C (NBR) -10 °C bis 120 °C (EPDM)
geeignete Medien	Wasser, Öl und Gas

Hauptmaterialliste

Teile	Material
Körper	Gusseisen, Sphäroguss,
Sitz	EPDM, NBR, VITON, PTFE
Scheibe	Nickel-Sphäroguss, AI-Bronze, Edelstahl
Stängel	Kohlenstoffstahl, Edelstahl
Buchse	PTFE
„O“-Ring	PTFE
Stift	Edelstahl
Schlüssel	Edelstahl

 Executive-Standard:

Designstandard	EN 593, MSS SP67 API 609 BS5155
Inspektion und Test	API 598 ISO 5208 EN 12266
Endstandard	ANSI B16.1 CL. 125LB & B16,5 CL. 150 Pfund AS 2129 Tabelle D & E   BS 10 Tabelle D & E DIN 2501 PN6, PN10 und PN16 EN 1092 PN6, PN10 und PN16 ISO 2531 PN6, PN10 und PN16 ISO 7005 PN6, PN10 und PN16 KS B 1511 / JIS B 2210 5K & 10K MSS SP44 CL. 150LB  AWWAC207 SABS 1123 Tisch 1000/3 und Tisch 1600/3
Von Angesicht zu Angesicht	ISO 5752, EN 558, MSS SP67 und API 609 DIN3202
Oberer Flansch	ISO 5211
