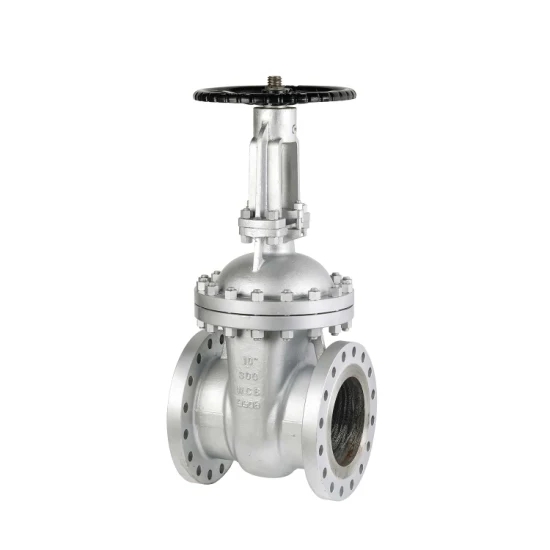

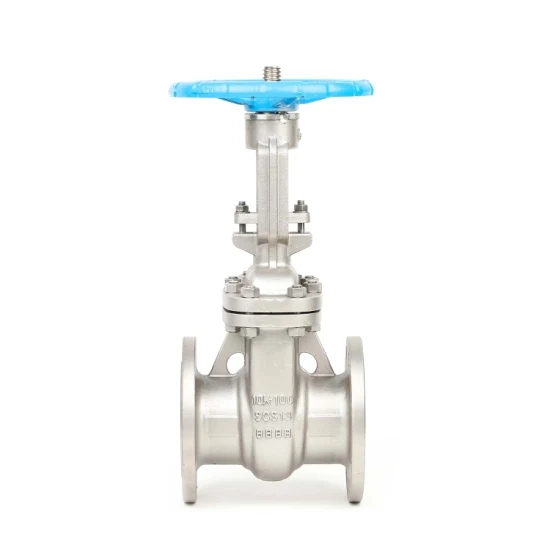

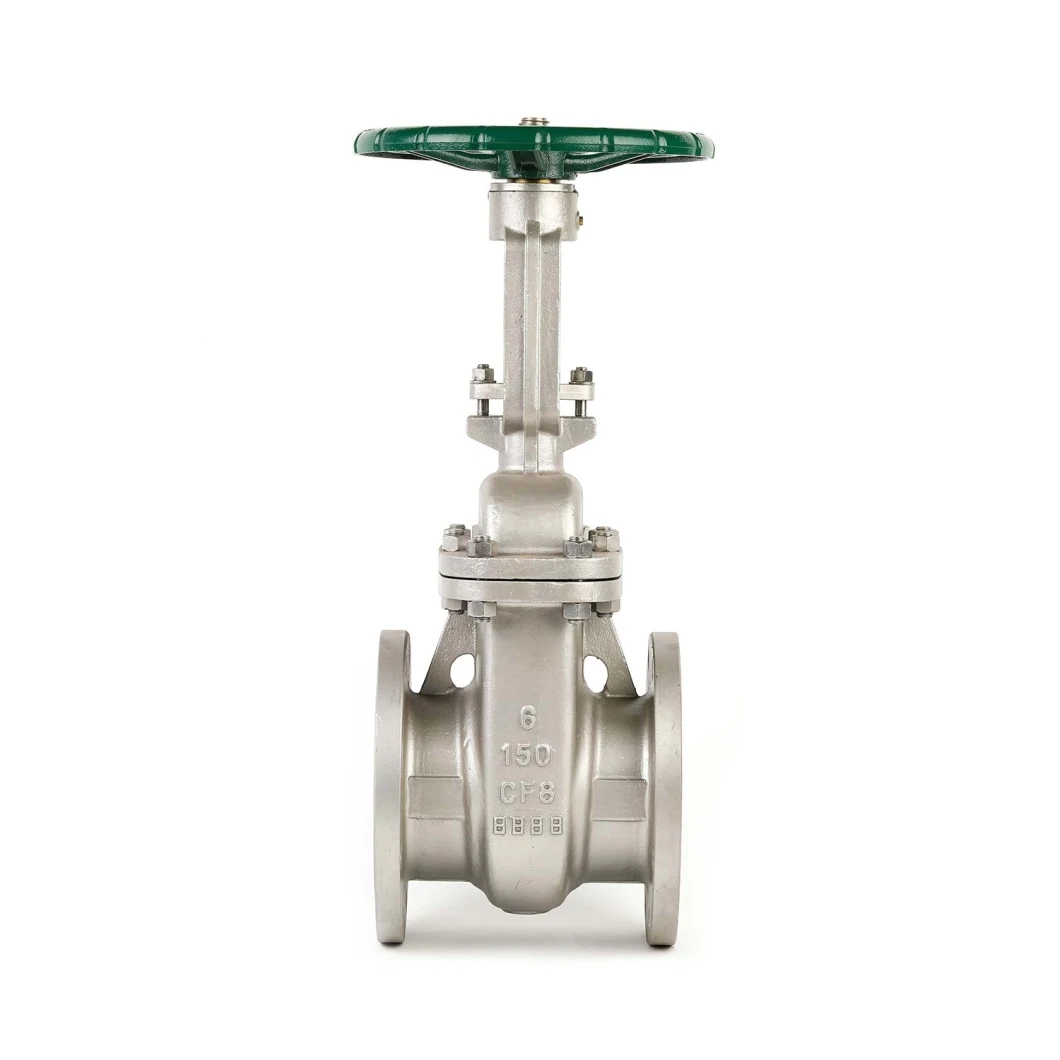

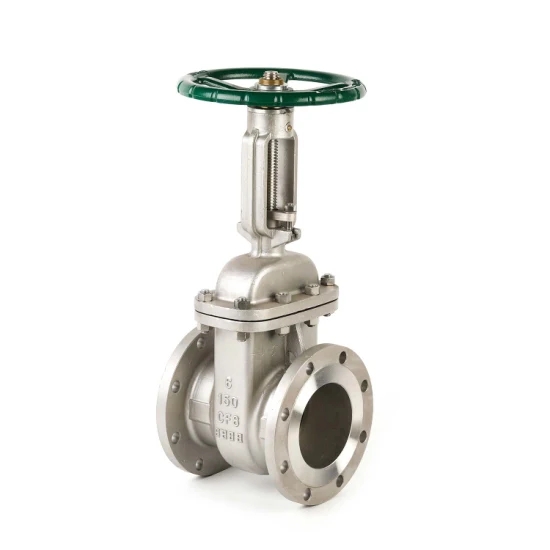

Der in China hergestellte Joepai API6D Gussstahl-Flanschschieber mit steigender Spindel für die Industrie kann häufig als Schaltgerät in Flüssigkeitsleitungen wie Leitungswasser, Abwasser, Bauwesen, Erdöl, Chemie, Lebensmittel, Pharmazie, Textil, Energie, Metallurgie, Energiesysteme usw. eingesetzt werden.
Der Gussschieber mit steigendem Schaft eignet sich zum Öffnen, Schließen und Regulieren der Durchflussrate von Medien in Rohrleitungen wie der Erdöl-, Chemie-, Lebensmittel-, Pharma-, Metallurgie- und Schifffahrtsindustrie. Es ist auch für verschiedene korrosive Medien einsetzbar und weist folgende Eigenschaften auf.
Hervorragende bidirektionale Dichtleistung bei minimalem Betriebsdrehmoment.
Die Strömungscharakteristik ist tendenziell geradlinig, mit guter Regelleistung.
Für korrosive Medien können unterschiedliche Materialien verwendet werden.
Einfache und kompakte Struktur, kompakt und leicht, einfach zu transportieren, zu installieren und zu demontieren.
1.Design und Herstellung: API 600, API 6D, BS1414 usw
2. Von Angesicht zu Angesicht (von Ende zu Ende): ANSI B16.10, API 6D usw
3.Flanschverbindung: ANSI B16.5, ASME B16.47 usw
4.Test und Inspektion: API 598, API 6D usw
1.Verschraubte Motorhaube oder Druckdichtungshaube
2.Flexibler Keil
3. Vollständiger Port
4.Außenschraube und Joch (OS&Y), steigender Schaft
5.Verlängerte Motorhaube für kryogene Dienste
6. Sperrvorrichtung optional
7.Weiterleitung auf Anfrage
Gehäusematerial: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M
Scheibenmaterial: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M
Schaftmaterial: 2Cr13, 304, 316, 304L, 316L
Motorhaubenmaterial: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M
Sitzmaterial: A105, 304, 316, 304L, 316L
Verbindungstyp: Flansch/Schweißen
Nenndurchmesser: DN50-800 NPS2"-32"
Nenndruck: 1,0-16,0 MPa 150LB-900LB
Stabile Qualität: Führen Sie eine vollständige Überwachung der Prozessqualität sowie sorgfältige und umfassende Tests durch!
Angemessener Preis: Effiziente interne Kostenkontrolle reduziert Kosten und kommt den Kunden zugute!
Schnelle Lieferung: fortschrittliche Produktionslinie, ausreichender Lagerbestand, verkürzte Lieferzeit
| Größe | 2„ bis 60“ (DN50 bis DN1500) |
| Druck | ASME 150#, 300#, 600#, 900#, 1500#, 2500# |
| Körpermaterial | Kohlenstoffstahl, Niedertemperatur-Kohlenstoffstahl, Edelstahl, Duplex-Edelstahl, Super-Duplex-Edelstahl, Nickellegierungen, Nickel-Aluminium-Bronze, Hastelloy, Inconel usw. |
| Besatzmaterial | 13 % Cr, SS304, SS316, SS304L, SS316L, F11, F22 usw |
| Verbindung beenden | Flansch RF/RTJ/FM/FF, Stumpfschweißen (BW) |
| Operator | Handrad. Getriebegeräte |
| KLASSE150 | |||||||||||||
| Größe (in) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| L,RF(mm) | 178 | 191 | 203 | 229 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
| L1-BW(mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 572 | 610 | 660 | 711 | 813 |
| L2-RTJ(mm) | 191 | 203 | 216 | 241 | 279 | 305 | 343 | 368 | 394 | 419 | 445 | 470 | 521 |
| Hmm) | 400 | 490 | 510 | 585 | 795 | 1015 | 1230 | 1465 | 1755 | 2030 | 2210 | 2510 | 2880 |
| K(mm) | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |
| KLASSE300 | |||||||||||||
| Größe (in) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| L,RF(mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| L1-BW(mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| L2-RTJ(mm) | 232 | 257 | 298 | 321 | 419 | 435 | 473 | 518 | 778 | 854 | 930 | 1010 | 1165 |
| Hmm) | 470 | 525 | 533 | 610 | 845 | 1050 | 1295 | 1600 | 1830 | 2035 | 2195 | 2470 | 2900 |
| K(mm) | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |
| KLASSE600 | |||||||||||||
| Größe (in) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| L,RF(mm) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L1-BW(mm) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L2-RTJ(mm) | 295 | 333 | 359 | 435 | 562 | 664 | 791 | 841 | 892 | 994 | 1095 | 1200 | 1407 |
| Hmm) | 495 | 550 | 615 | 735 | 1005 | 1245 | 1480 | 1730 | 1915 | 2050 | 2260 | 2620 | 2900 |
| K(mm) | 200 | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 |
| KLASSE900 | |||||||||||||
| Größe (in) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| L,RF(mm) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L1-BW(mm) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L2-RTJ(mm) | 371 | 422 | 384 | 460 | 613 | 740 | 841 | 968 | 1038 | 1140 | 1232 | 1334 | 1568 |
| Hmm) | 590 | 700 | 740 | 870 | 1120 | 1390 | 1592 | 1765 | 2025 | 2175 | 2510 | 2750 | 3240 |
| K(mm) | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 |
1000 |
