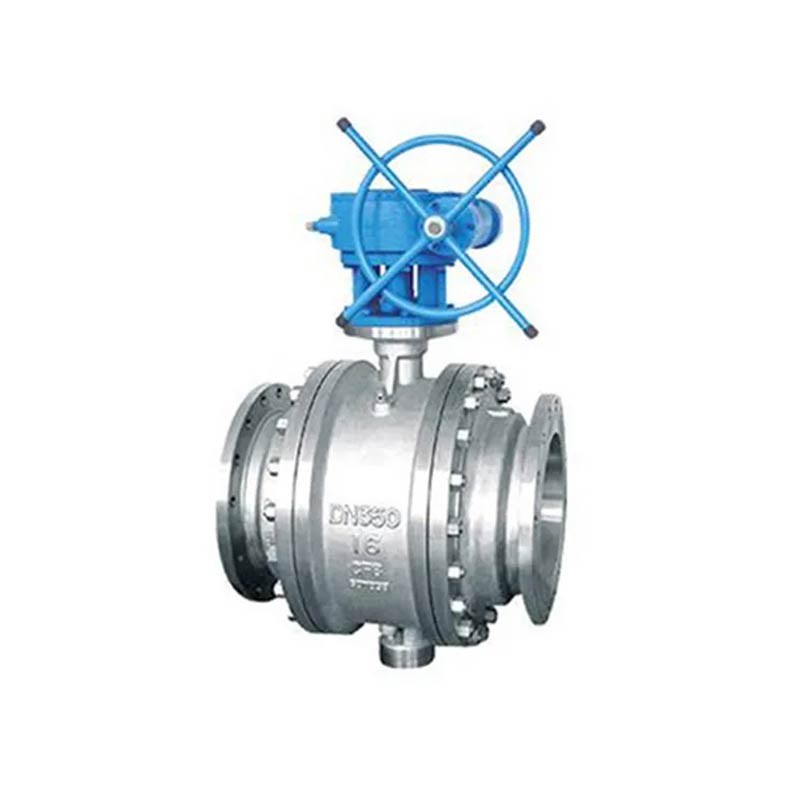

API 6D Dreiteiliger Kugelhahn mit festem Flansch

Der dreiteilige API 6D-Kugelhahn mit festem Flansch wird in der fortschrittlichen Fabrik von JOEPAI hergestellt und verfügt über ein Doppelflansch-Endverbindungsdesign mit einer stabilen Struktur. Bei der Kugel handelt es sich um eine von oben getragene, feste Struktur, die dem Aufprall von Flüssigkeiten in Hochdruckumgebungen wirksam standhalten kann. Dieses Ventil verfügt über eine gute Dichtleistung und eignet sich für Arbeitsumgebungen mit großen Durchmessern, hohen Drücken oder häufigem Betrieb. Es wird häufig im Öl- und Gastransport, in städtischen Pipelinenetzen, in der chemischen Verarbeitung und in Energiesystemen eingesetzt.

Anfrage absenden

Produktbeschreibung

JOEPAI Valves wurde 2003 mit dem Schwerpunkt auf der Herstellung dreiteiliger API 6D-Kugelhähne mit festem Flansch gegründet und ist bestrebt, eine Vielzahl hochwertiger Produkte anzubieten Flüssigkeitsregelventile, die internationalen Standards wie ANSI entsprechen, DIN, JIS usw. Wir verfügen über ein umfassendes Qualitätsmanagementsystem und haben erlangte Zertifizierungen wie ISO 9001 und CE. Wir unterstützen maßgeschneiderte Zeichnungen, OEM-Branding und mehrsprachige Dienstleistungen. Unsere Produkte werden exportiert in Überseemärkte wie Europa, Amerika, den Nahen Osten und Afrika.

Designstandards:

Design- und Fertigungsspezifikationen: API6D/BS 5351/ISO 17292/GB 12237
Strukturlänge: API6D/ANSIB16.10/GB 12221
Test und Inspektion: API6D/API 598/GB 26480/GB 13927/ISO 5208

Leistungsbeschreibung:

Nenndruck: (1,6–10,0) MPa (150–1500) LB, 10 K/20 K
Festigkeitstest: PT1,5PNMpa
Dichtungstest: PT1.1PNMpa
Gasdichtigkeitstest: 0,6 MPa

Kugelhähne mit festem Flansch müssen regelmäßig gewartet werden, um sicherzustellen, dass sie ordnungsgemäß funktionieren Betrieb und verlängern seine Lebensdauer.

Im Folgenden finden Sie eine einfache Erklärung der Wartungsschritte:

Reinigen Sie regelmäßig die Außenfläche des Ventils, um Ansammlungen zu vermeiden von Schmutz und ätzenden Substanzen.
Überprüfen Sie die Dichtungen regelmäßig, um sicherzustellen, dass sie intakt und unbeschädigt sind. Wenn Wenn Verschleiß oder Schäden festgestellt werden, sollte es umgehend ersetzt werden.
Führen Sie regelmäßig Dichtheitsprüfungen durch, um die Dichtleistung des zu gewährleisten Ventil. Wenn es ein Leck gibt, sollte es sofort repariert werden.
Betätigen Sie das Ventil regelmäßig, um sicherzustellen, dass seine flexible Öffnung und Schließen ohne zu klemmen. Wenn es irgendwelche Anomalien gibt, sollten sie vorhanden sein überprüft und repariert.

API 6D Three Pieces Fixed Flange Ball Valve

Teilematerial

NEIN.	TEILNAME	MATERIAL	NEIN.	TEILNAME	MATERIAL
1	KÖRPER	WCB/CF8/CF8M	8	Motorhaubenmutter	2H
2	MOTORHAUBE	WCB/CF8/CF8M	9	VERPACKUNG	Flexibler Graphit
3	BALL	420+HF/304+HF/316+HF	10	Stopfbuchspackung	WCB/304/316
4	STÄNGEL	420/304/316	11	PACKUNGSBOLZEN	B7
5	SITZ	420/304/316	12	POSITIONIERER	WCB/304/316
6	DICHTUNG	C+A105	13	HANDHABEN	WCB
7	Motorhaubenschraube	B7

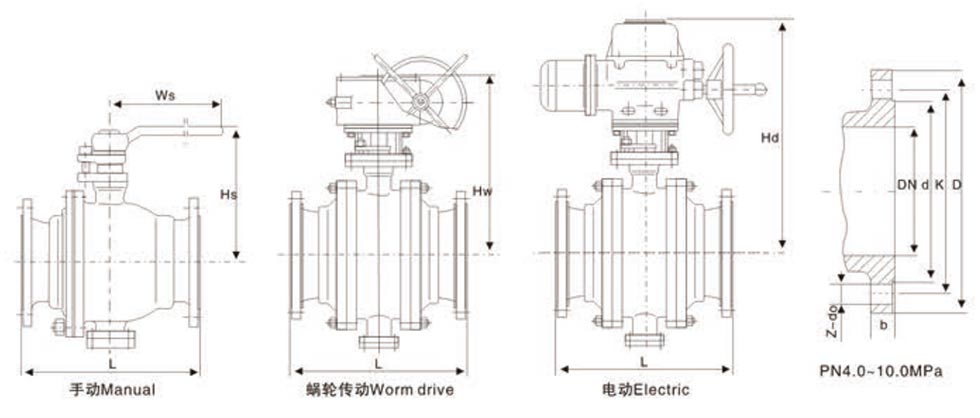

Abmessungen

PN	DN	L	D	K	d	b	z-d0	Hw	HD
1,6 MPa	150	394	285	240	210	24	8-23	470	540
	200	457	340	295	265	26	12-23	520	580
	250	533	405	355	320	30	12-25	610	640
	300	610	460	410	375	30	12-25	650	690
	350	686	520	470	435	34	16-25	740	785
	400	762	580	525	485	36	16-30	795	830
	450	864	640	585	545	40	20-30	860	910
	500	914	715	650	608	44	20-34	945	990
	600	1067	840	770	718	48	20-41	1040	1090
	700	1245	910	840	788	50	24-41	1150	1210
	800	1372	1025	950	898	52	24-41	1280	1340
	900	1524	1125	1050	998	54	28-41	1430	1510
	1000	1753	1255	1170	1110	56	28-48	1580	1640
	1200	2032	1485	1390	1325	58	32-54	1810	1910
	1400	2300	1685	1590	1525	60	36-54	2010	2115
2,5 MPa	150	403	300	250	218	30	8-25	470	555
	200	502	360	310	278	34	12-25	540	595
	250	568	425	370	332	36	12-30	630	655
	300	648	485	430	390	40	16-30	650	705
	350	762	555	490	448	44	16-34	740	795
	400	838	620	550	505	45	16-34	795	830
	450	914	670	600	555	50	20-34	860	910
	500	991	730	660	610	52	20-41	945	990
	600	1143	845	770	718	56	20-41	1040	1090
	700	1346	960	875	815	60	24-48	1150	1210
	800	1524	1085	990	930	64	24-48	1305	1340
	900	1727	1185	1090	1025	66	28-54	1505	1600
	1000	1880	1320	1210	1140	68	28-58	1615	1705
	1200	2184	1520	1420	1350	72	32-58	1925	2035
	1400	2300	1755	1640	1560	78	36-65	2110	2185
4,0 MPa	150	403	300	250	218	30	8-25	485	590
	200	502	375	320	282	38	12-30	580	640
	250	568	450	385	345	42	12-34	665	680
	300	648	515	450	408	46	16-34	760	810
	350	762	580	510	465	52	16-41	820	890
	400	838	660	585	535	58	20-41	860	940
	450	914	685	610	560	60	20-48	930	1010
	500	991	755	670	612	62	20-48	980	1130
	600	1143	890	795	730	62	20-54	1040	1090
	700	1346	995	900	835	68	24-54	1150	1210
	800	1524	1140	1030	960	76	24-58	1305	1340
	900	1727	1270	1168	1022	105	32-54	1505	1600
	1000	1880	1238	1256	1086	114	32-44	1615	1705
	1200	2184	1467	1372	1302	133	32-51	1925	2035
	1400		1708	1600	1518	154	28-60	2110	2185
6.4c	150	495	345	280	240	38	8-34	485	590
	200	597	405	345	300	44	12-34	580	650
	250	673	470	400	352	48	12-41	665	720
	300	762	530	460	412	54	16-41	760	840
	350	826	600	525	475	60	16-41	820	930
	400	902	670	585	525	66	16-48	870	990
	500	1054	800	705	640	70	20-54	995	1150
	600	1232	930	820	750	76	20-58	1100	1180
	700	1397	1035	940	800	95	28-51	1180	1230
	800	1651	1149	1054	914	108	28-54	1345	1385
	900	1880	1270	1168	1022	114	32-54	1550	1655
	1000	1981	1270	1175	1092	133	32-51	1675	1745
	1200	2311	1511	1403	1308	152	28-60	1945	2075
