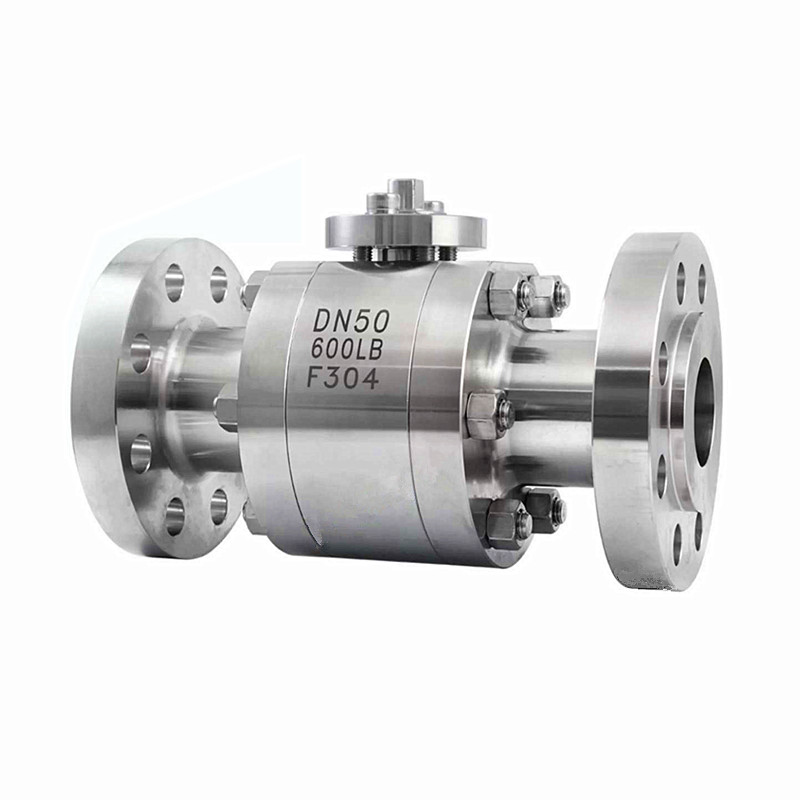

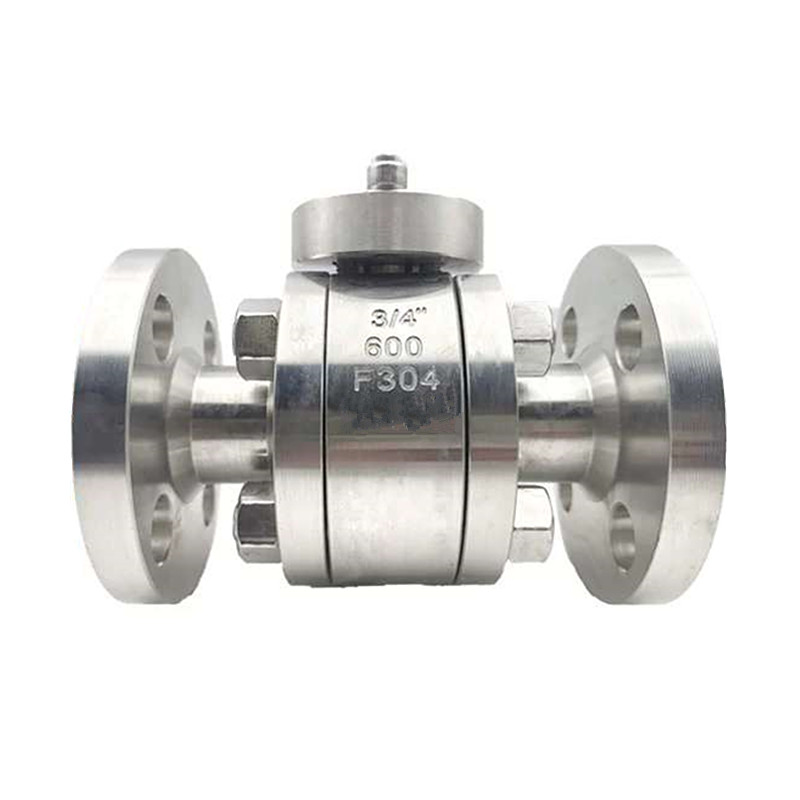

ANSI-Flansch-Hochdruck-Schmiedekugelhahn 600LB

JOEPAI Valve engagiert sich seit 2003 intensiv im ANSI-Flansch-Hochdruck-Schmiedekugelhahn 600LB-Markt und konzentriert sich dabei auf kundenspezifische und Exportdienstleistungen für geschmiedete Hochdruckventile, mit reicher OEM-Erfahrung und internationaler Ausrichtung Projektabgleichsdatensätze. In industriellen Anwendungen mit rauen Bedingungen wie hohem Druck, hoher Temperatur oder korrosiven Medien sind geschmiedete Kugelhähne oft eine zuverlässigere Wahl als gegossene Ventile. Im Gegensatz zu den meisten Kugelhähnen, die Gussverfahren verwenden, verbessern geschmiedete Ventile ihre strukturelle Festigkeit und Druckbeständigkeit durch ein einzigartiges Herstellungsverfahren erheblich. Wählen Sie einen geschmiedeten Kugelhahn für schwierige Bedingungen, bei denen Sicherheit, Zuverlässigkeit und maximale Festigkeit nicht verhandelbar sind.

Designvorteile

Dreiteiliges Gehäusedesign: Das Ventilgehäuse ist in zwei Teile geteilt, was die Wartung und den Austausch von Komponenten erleichtert, Ausfallzeiten reduziert und gleichzeitig die Gesamtfestigkeit und Dichtungsleistung des Ventils verbessert;

Geschmiedetes Stahlmaterial: Ventilkörper, Kugel und Ventilschaft bestehen alle aus hochwertigem geschmiedetem Stahl (z. B. A105, F304, F316), der eine hohe Festigkeit und gute Korrosionsbeständigkeit aufweist. Es kann der Erosion verschiedener chemischer Medien widerstehen und die Lebensdauer des Ventils verlängern.

Schwimmendes Kugeldesign: Die Kugel kann unter dem Druck des Mediums frei schweben und sitzt eng am Ventilsitz, wodurch eine gute Dichtwirkung entsteht und kein Leckagerisiko besteht.

Flanschverbindung: Verwendet eine Standard-Flanschverbindungsmethode, die der Norm ASME B16.5 entspricht und die Zuverlässigkeit und Dichtleistung der Installation gewährleistet;

Brandschutzdesign: Das Ventil entspricht dem API 607-Standard und kann die Dichtleistung auch im Brandfall aufrechterhalten, wodurch ein Austreten von Medium verhindert und die Systemsicherheit gewährleistet wird.

Antistatisches Gerät: Ausgestattet mit einem eingebauten antistatischen Gerät verhindert es wirksam die Ansammlung statischer Elektrizität, verringert die Brand- und Explosionsgefahr und eignet sich besonders für die Kontrolle brennbarer und explosiver Medien.

Mehrere Betriebsmodi: Es kann mit manuellen, pneumatischen, elektrischen oder hydraulischen Aktuatoren ausgestattet werden, um eine automatische Fernsteuerung zu erreichen.

Sobald das Ventildesign fertiggestellt ist, fahren unsere erfahrenen Techniker mit dem Schmiedeprozess fort. Beim Schmieden wird mechanische Kraft – oft kombiniert mit Hitze – angewendet, um Metall in hochfeste, dichte Komponenten zu formen. Sowohl der Ventilkörper als auch die Innenteile sind geschmiedet, was zu außergewöhnlich robusten, hochbelastbaren Ventilen führt, die selbst unter anspruchsvollsten Bedingungen zuverlässige Leistung erbringen.

Technische Spezifikation

Nenndurchmesser: 1/2″ bis 8″ (DN15 bis DN200)

Druckklasse: 150LB~600LB

Temperaturbereich: -29℃ bis +425℃

Verbindungsmethode: Flanschverbindung (gemäß ASME B16.5-Standard)

Betriebsart: manuell, pneumatisch, elektrisch, hydraulisch

Designstandard: API 608, ASME B16.34

Prüfstandard: API 598, ISO 5208

Brandschutzdesign: API 607

Anwendbare Medien: Wasser, Öl, Gas, chemische Medien usw.

Materialien für geschmiedete Kugelhahnteile

Hauptabmessungen

CMädchen 150LB                                                                                                                                                                                                                                                                                                                                                        Einheit: mm

CMädchen 300LB                                                                                                                                                                                                                                                                                                                                                     Einheit: mm

CMädchen 600LB                                                                                                                                                                                                                                                                                             Einheit: mm

NPS	DN	d	L			FLANSCH						W	H
			RF	RTJ	BW	D	D1	D2	f	b	N-φd
1/2"	15	13	165	/	165	95	66.5	35	7	14.5	4-16	140	78
3/4"	20	19	190	/	190	115	82.5	43	7	16	4-19	140	80
1"	25	25	216	/	216	125	89	51	7	17.5	4-19	180	110
11/4"	32	32	229	/	229	135	98.5	64	7	21	4-19	200	115
11/2"	40	38	241	/	241	155	114.5	73	7	22.5	8-22	250	135
2"	50	50	292	295	292	165	127	92	7	26	8-19	300	152
3"	80	75	356	359	356	210	168.5	127	7	32	8-22	650	224
4"	100	100	432	435	432	275	216	157	7	38.5	8-25	800	248
