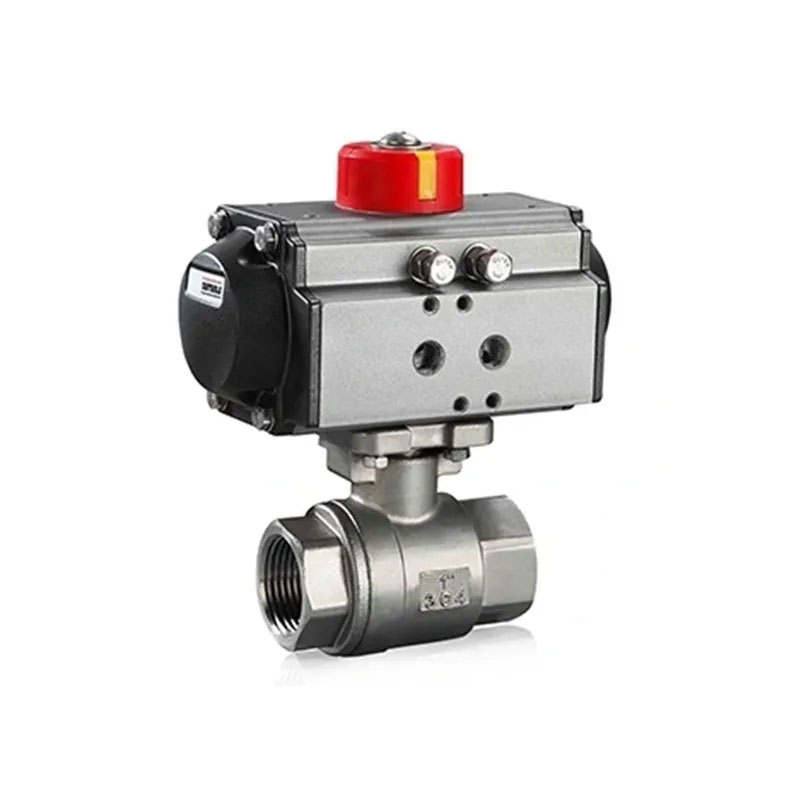

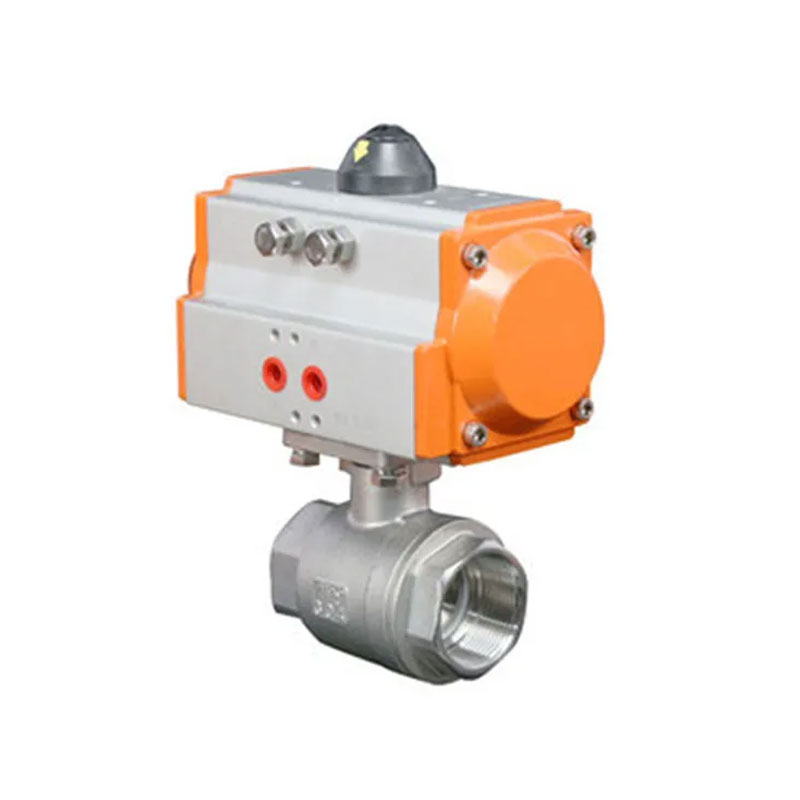

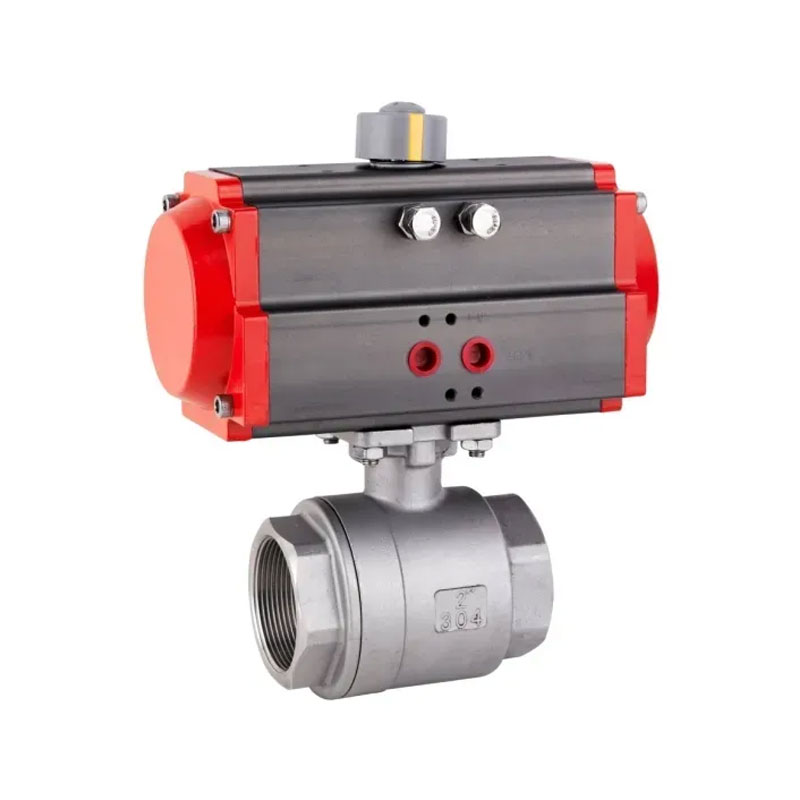

In Joepai sind wir darauf spezialisiert, 2-PC-Gewinde aus rostfreiem Stahl zu sorgen Pneumatische Kugelventile, die die Zuverlässigkeit von Edelstahl verbinden Strukturen mit dem Komfort des pneumatischen Antriebs, speziell entwickelt Für automatische Fluidkontrolle in verschiedenen industriellen Systemen. Sein Gewinde Die Verbindung erleichtert die Installation einfach und schnell und macht sie zu einem idealen Ventil für Pipeline -Systeme in Branchen, die eine Automatisierungsregelung erfordern, z. Chemie, Wasseraufbereitung, HLK usw.
2pc Strukturdesign
Vollweite
Produktspezifikationen: 114 "-3
Anti -Stat -Struktur -Design
Arbeitsdruck: 1000psi
Ausgestattet mit der ISO5211 Direct Drive Device -Plattform
Das Gewindeende kann aus BSPT, NPT, DIN2999 -Materialien hergestellt werden
Thread Standard: NPT, BSPT, DIN259, DIN2999, ISO228 Klasse A.
Max -Druck: 1000psi (PN64) W.O.G
Temperaturbereich: -20c ~ 232c
Geeignetes Medium: Wasser, Öl, Luft und einige ätzende Flüssigkeiten
Voller Port
ISO5211 Direkter Montagebad
Blowo-out Proof STEM/Full Port
Verriegelungsgerät
Oeration: Handbuch oder Aktuator
Investitionsgastkörper
Material Standard: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
· Lichtindustrie
· Lebensmittel und Getränke
· Pharmazeutisch
· Öl und Erdgas
· Metallurgie und Luftabteilung
· Zellstoff und Papierherstellung
· Wasser- und Abwasserbehandlung
· Kraftwerk und Stromerzeugungssystem
· Feinchemikalien
| 1 | Körper | WCB/CF8M/CF8 | 8 | Verpackung | Ptfe |
| 2 | Kappe | WCB/CF8M/CF8 | 9 | Drüse | SS304/SS |
| 3 | Sitz | Ptfe | 10 | Handhaben | SS304/SS |
| 4 | Ball | SS316/SS304/SS | 11 | Frühlingswaschmaschine | SS304/SS |
| 5 | Stängel | SS316/SS304/SS | 12 | Stammnuss | SS304/SS |
| 6 | Dichtung | Ptfe | 13 | Verriegelungsstück | SS304/SS |
| 7 | Schubspülmaschine | Ptfe | 14 | Plastikabdeckung | Plastik |
| NPS | Dn | D | L | H | H1 | Ra | Rb | Ra | Rb | K |
| 1/2 " | 15 | 15 | 62 | 38 | 9 | 18 | 21 | 3 | 3 | 9 |
| 3/4 " | 20 | 20 | 75 | 41 | 9 | 18 | 21 | 3 | 3 | 9 |
| 1 " | 25 | 25 | 85 | 58 | 11 | 21 | 25 | 3 | 3.5 | 11 |
| 11/4 " | 32 | 30 | 91 | 60 | 11 | 21 | 25 | 3 | 3.5 | 11 |
| 11/2 " | 40 | 38 | 105 | 75 | 14 | 25 | 35 | 3.5 | 4.5 | 14 |
| 2 " | 50 | 49 | 120 | 80 | 14 | 25 | 35 | 3.5 | 4.5 | 14 |
1: Art des Mediums, Temperatur, Druck.
2: Pneumatische Antriebstypen: Doppelschauspiel, einzelnes Schauspiel.
3: Erforderliches Zubehör: Magnetventil, Locator, Signal -Feedback, Luft
Quellverarbeitungs -Triade, manueller Mechanismus.
4: Der erforderliche Ventildurchmesser, Druck, Antriebsmethode, Verbindungsmethode,
Strukturart und Hauptkomponentenmaterialien des Ventils.
