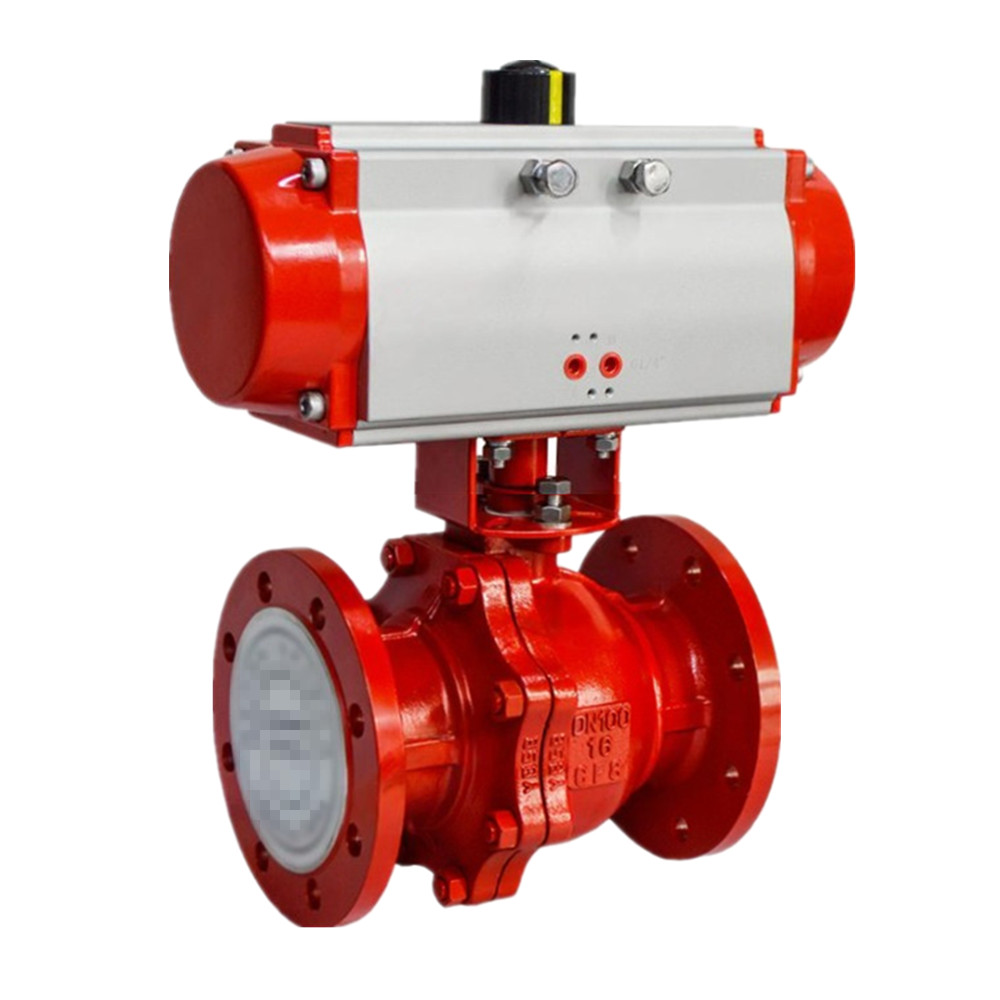

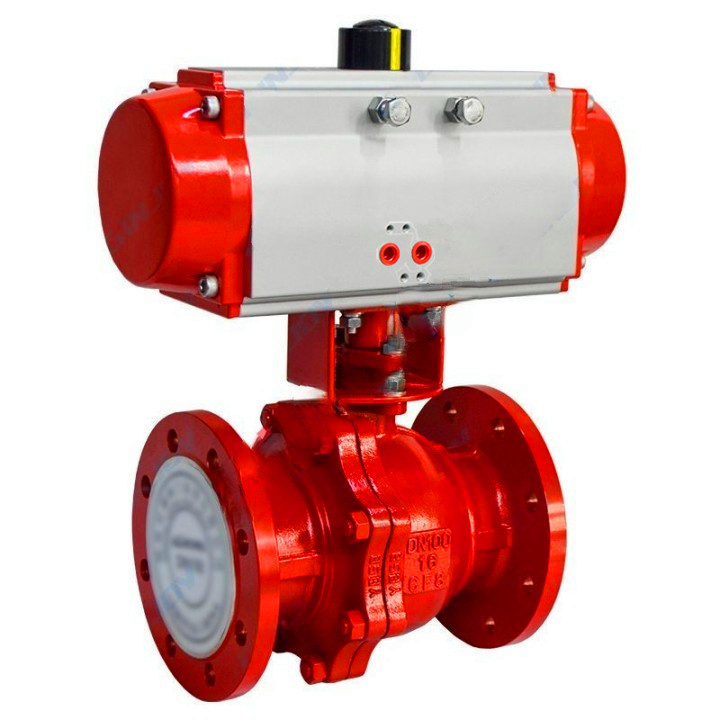

Pneumatisch betätigter, zweiteiliger, feuersicherer Edelstahl-Kugelhahn mit Flansch

Der pneumatisch betätigte zweiteilige feuersichere Kugelhahn aus Edelstahl mit Flansch stellt den Gipfel der Sicherheitstechnik für kritische Brandschutzsysteme dar. Diese feuersicheren Kugelhähne kombinieren fortschrittliche Automatisierungstechnologie mit ausfallsicheren Konstruktionsprinzipien, um einen unterbrechungsfreien Betrieb in Notfallsituationen zu gewährleisten. Unsere Joepai Co. hat diese Art von Ventilen aus hochwertigem Edelstahl oder Kohlenstoffstahl hergestellt und bietet außergewöhnliche Korrosionsbeständigkeit und strukturelle Integrität in anspruchsvollen Industrieumgebungen. Der zweiteilige pneumatische Flanschkugelhahn muss nur um 90 Grad gedreht werden und kann mit einem kleinen Drehmoment dicht geschlossen werden. Der völlig gleiche Körperhohlraum bietet dem Medium einen geringen Widerstand und einen geraden Fließweg. Kugelhähne gelten im Allgemeinen als am besten zum direkten Öffnen und Schließen geeignet, aber neuere Entwicklungen haben Kugelhähne so konzipiert, dass sie eine Drosselung und Durchflusskontrolle ermöglichen. Das Hauptmerkmal des Kugelhahns ist seine kompakte Bauweise, einfache Bedienung und Wartung, geeignet für Wasser, Lösungsmittel, Säuren und Erdgas und andere allgemeine Arbeitsmedien, aber auch für schlechte Arbeitsbedingungen der Medien wie Sauerstoff, Wasserstoffperoxid, Methan und Ethylen. Der Kugelhahnkörper kann integral sein, kann aber auch kombiniert werden.

Installation des pneumatischen Aktuators und Ventils

1.Stellen Sie die Abtriebswelle des Geräts auf die geschlossene Position, schließen Sie das Ventil, installieren Sie die Abtriebswelle so, dass ihr Loch mit dem Dorn und der Passfeder ausgerichtet ist, und befestigen Sie sie dann mit der Schraube und der Ventilhalterung.

2. Das Debuggen des Öffnungs- und Schließschalters sollte nach der Installation des Ventils und der pneumatischen Vorrichtung durchgeführt werden. Wenn sie sich leicht öffnen und schließen lassen, sich präzise positionieren lassen und nicht verklemmen, sind sie qualifiziert. Andernfalls untersuchen Sie die Ursachen und beheben Sie den Fehler.

3. Vorsichtsmaßnahmen:

A. Halten Sie die Luftquelle trocken und sauber und halten Sie Verunreinigungen vom Zylinder fern, um den normalen Betrieb des pneumatischen Geräts nicht zu beeinträchtigen.

B. Reinigen und pflegen Sie die Oberfläche des Geräts regelmäßig.

C. Führen Sie regelmäßige Inspektionen durch.

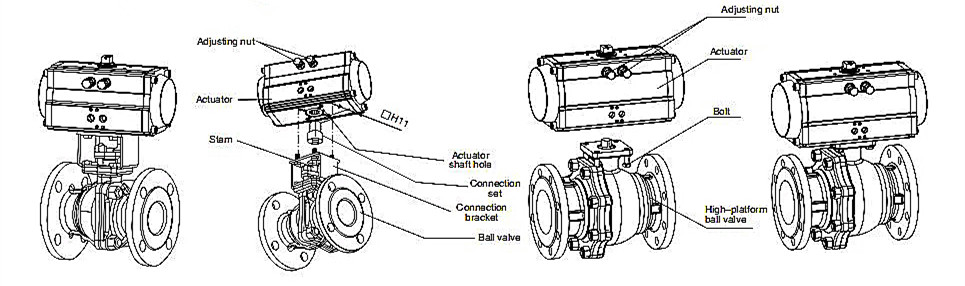

Typischerweise erfolgt die Montage von Antrieb und Kugelhahn mittels Halterung und Verbindungsset. Alternativ können sie zusammengebaut werden, indem der Spezialschaft in das Wellenloch des pneumatischen Antriebs eingeführt wird. Stellen Sie sicher, dass die Spindelnase nicht über das Wellenloch des Stellantriebs hinausragt, da dies zu Fehlfunktionen aufgrund von Blockierungen führen kann. Alle Verbindungsteile müssen eine hohe Montagegenauigkeit aufweisen; andernfalls können Änderungen des Öffnungs- oder Schließwinkels zu Ventilleckagen führen. Die Montagetoleranzen der Teile sollten den einschlägigen Normen entsprechen. Die Toleranz für die Spindelnase des Wellenlochs (Stamms), des Vierkantlochs und des Schlitzes beträgt H11/d11, mit Parallelität und Symmetrie bei einer geometrischen Toleranz der Klasse 9.

Leistungsvorteile und Qualitätssicherung

Das von Joepai entwickelte pneumatisch betätigte, rostfreie, zweiteilige, feuersichere Kugelventil mit Flansch bietet messbare Leistungsvorteile in Brandschutzsystemen. Dieser feuerfeste Kugelhahn verfügt über eine Vierteldrehung und einen pneumatischen Antrieb, der für Notabsperrungsanforderungen unerlässlich ist und schnelle vollständige Öffnungs- und Schließzyklen ermöglicht. Joepai ist auf die Herstellung und Verarbeitung von Ventilprodukten spezialisiert und legt dabei Wert auf Sicherheit und Qualität. Wir verfügen über ein engagiertes Team und ein Forschungs- und Entwicklungszentrum, das sich der Entwicklung und Produktion hochwertiger, auf die Marktbedürfnisse zugeschnittener Produkte widmet. Unsere Produktqualitätssicherung umfasst den gesamten Herstellungsprozess, von der Rohstoffauswahl bis zur Endmontage. Wir stellen sicher, dass unsere Produkte die vom Kunden geforderten Leistungsanforderungen erfüllen und gleichzeitig wettbewerbsfähige Preise und erstklassigen Service bieten, was zu echten wirtschaftlichen Vorteilen führt. Wir freuen uns auf die Zusammenarbeit mit Ihnen für eine wirklich erfolgreiche und für beide Seiten vorteilhafte Partnerschaft.

Produktparameter

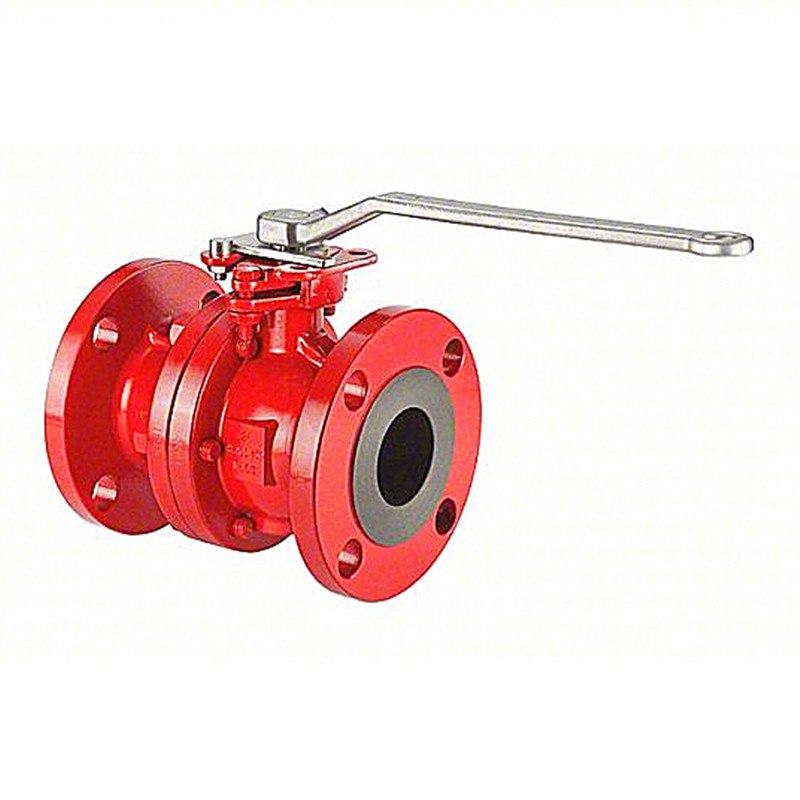

Warum sollten Sie sich für unseren Brandschutz-Kugelhahn entscheiden?

Zuverlässige Abdichtung: PTFE-Sitze sorgen für eine blasendichte Abdichtung und verhindern so Wasserverlust.

Schnelle Bedienung: Der Vierteldrehgriff ermöglicht eine sofortige Steuerung des Öffnens/Schließens.

Hohe Sichtbarkeit: Die leuchtend rote Beschichtung erfüllt die Brandschutz-Farbcodierungsstandards.

Haltbarkeit: Die Edelstahlkonstruktion gewährleistet Leistung in anspruchsvollen Umgebungen.

Geringer Wartungsaufwand: Robustes 2PC-Design und korrosionsbeständige Materialien reduzieren die Lebenszeitkosten.

Investieren Sie in das Ventil, das Leistung garantiert, wenn es darauf ankommt. Sorgen Sie mit JOEPAI für die Zuverlässigkeit Ihres Brandschutzsystems.
