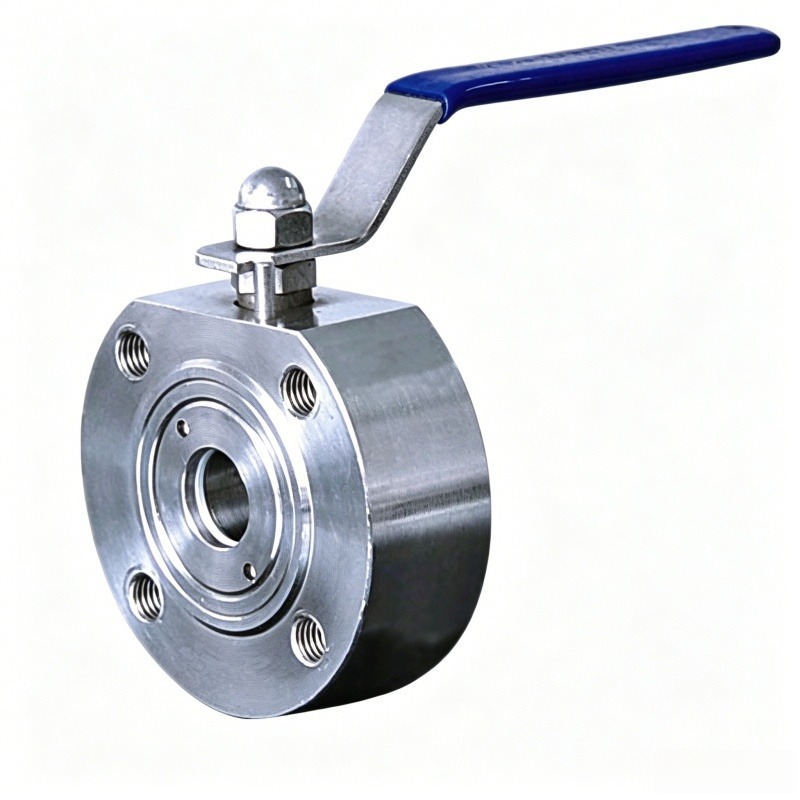

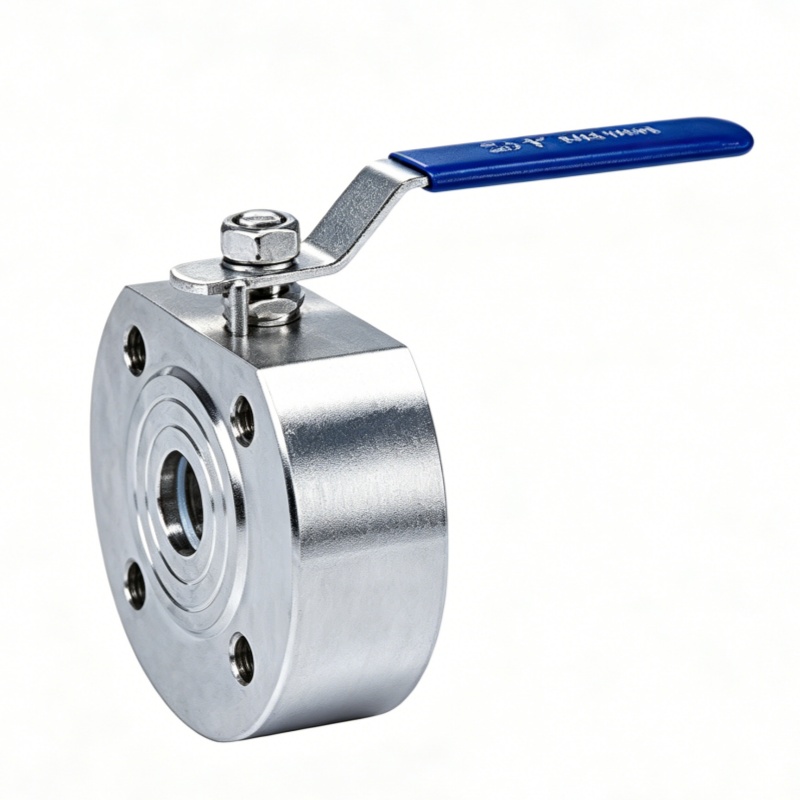

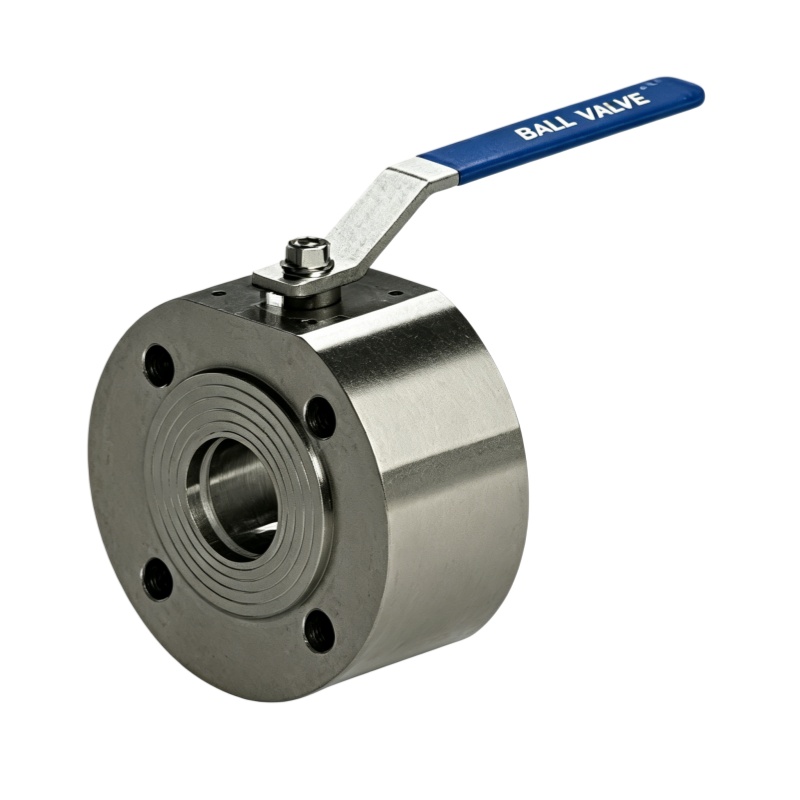

Die langlebigen Hochdruck-Monoblock-Kugelhähne von JOEPAI wurden speziell für die präzise Durchflussregelung von Flüssigkeiten und Gasen entwickelt. Eine perforierte Kugel im Inneren des Ventils dreht sich, um den Durchfluss zu starten oder zu stoppen. Die Bedienung kann manuell über einen Hebel oder automatisch über einen Stellantrieb erfolgen. Das robuste Edelstahlgehäuse bietet eine hervorragende Korrosions- und Verschleißbeständigkeit und gewährleistet eine dauerhafte Leistung bei minimalem Wartungsaufwand. Das Ventil enthält eine sphärische Kugel mit einem zentralen Loch, die über einen Schaft gedreht wird. Wenn das Loch parallel zur Rohrleitung ausgerichtet ist, wird der Durchfluss freigegeben; Im senkrechten Zustand wird der Fluss vollständig gestoppt. Diese Drehung kann manuell oder mit einem automatischen Stellantrieb erfolgen. Das Design gewährleistet eine hochintegrierte Dichtung zwischen Kugel und Sitz und sorgt so für einen sicheren Betrieb auch bei plötzlichen Druckänderungen.

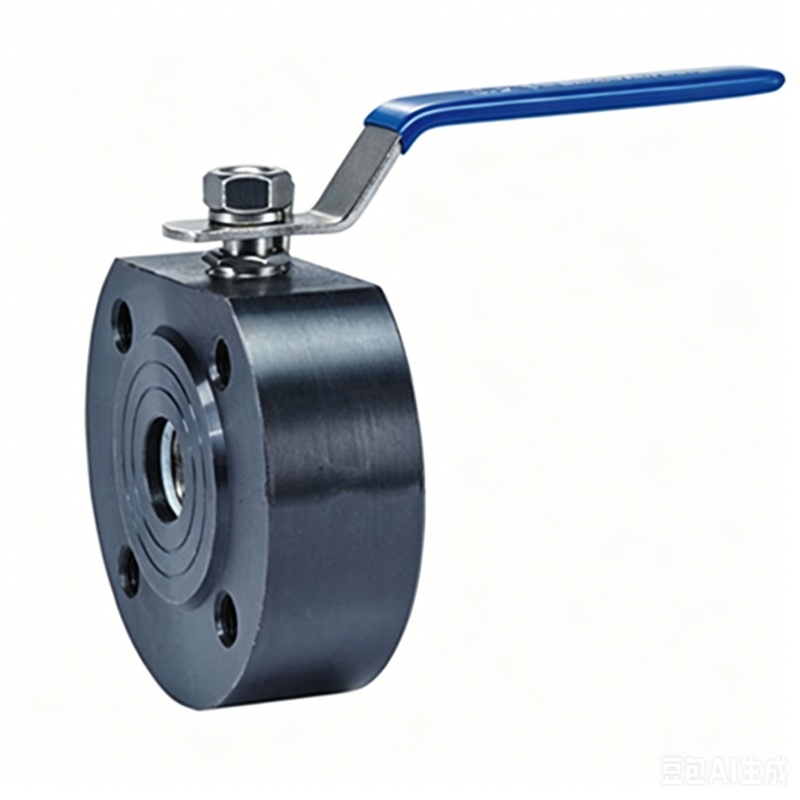

Hauptmaterial: geschmiedeter Kohlenstoffstahl (A105/LF2)
Integrierter Körper mit Sprühbalken
Installieren Sie das Klemmflanschende zwischen ANSI/DIN/JIS-Flanschen
PTFE/RPTFE/PPL (optional)
Druckstufe PN16~PN40
Temperaturbereich: - 29 °C bis +250 °C
Leicht und platzsparend
API 598/EN 12266-1
Anpassung: Bereitstellung von Öffnung, Griffdesign oder Betätigungselementinstallation
je nach Bedarf
JOEPAI Valve ist ein Hersteller von 1PC-Wafer-Flanschkugelhähnen aus geschmiedetem Stahl, ähnlich wie Hochdruck-Monoblock-Kugelhähne, mit Hauptsitz in Wenzhou, China. Entwickelt aus der 2003 gegründeten Jingyue Valve Factory. Mit ISO 9001, CE, und KC-Zertifizierungen kombiniert unsere Fabrik CNC-Bearbeitung und 3D-Design (UG/CAD) und vollständige Druck-/Chemietests zur kundenspezifischen Bereitstellung Entwicklung von Flusskontrolllösungen für Kunden in Europa, Südkorea, Australien, Südostasien und der Nahe Osten. JOEPAI ist Ihr vertrauenswürdiges Unternehmen Partner bei industriellen Pipeline-Projekten

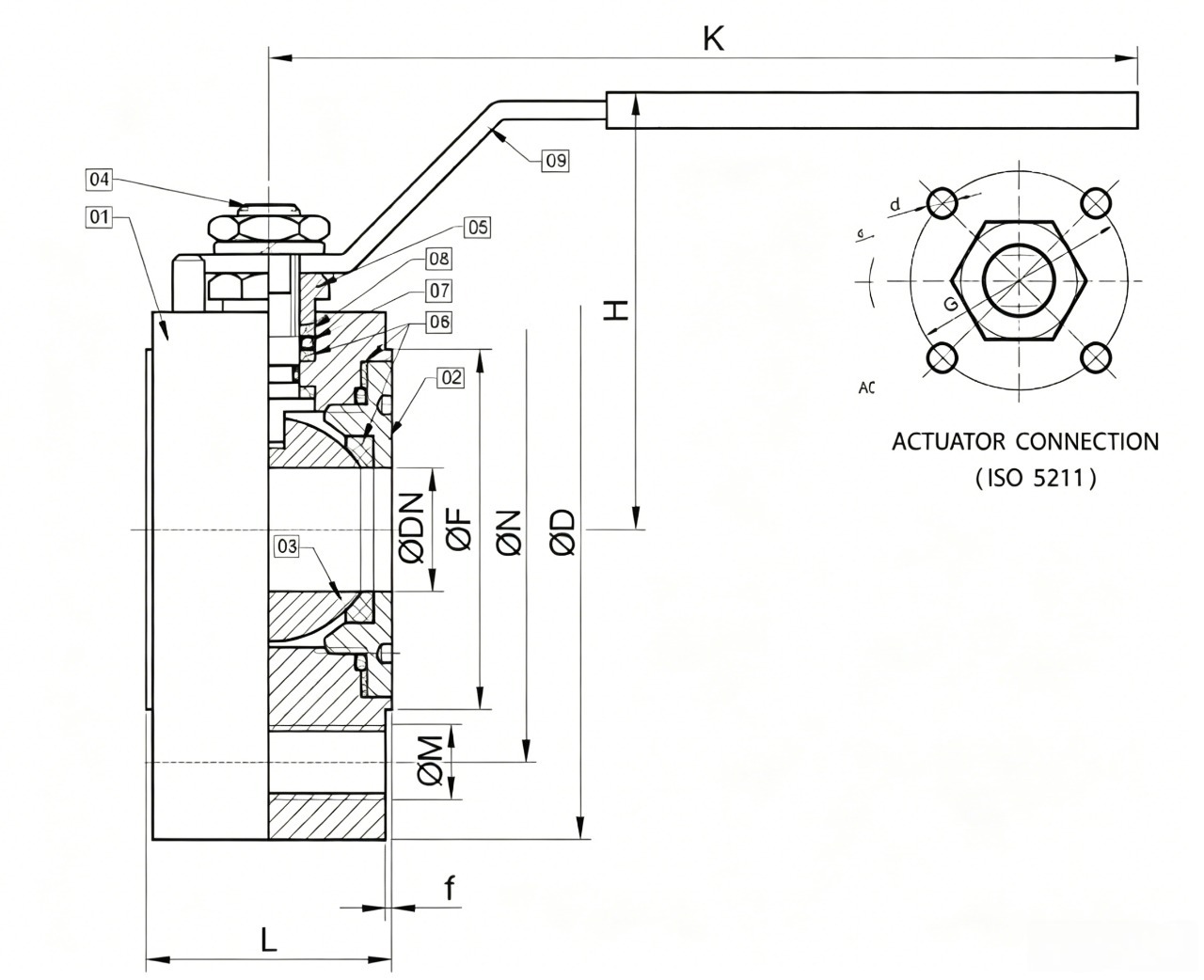

| NEIN. | Teilename | Material |
| 1 | Körper | A105/ANSI304/ANSI316 |
| 2 | Kappe | A105/ANSI304/ANSI316 |
| 3 | Ball | ANSI304/ANSI316 |
| 4 | Stängel | ANSI304/ANSI316 |
| 5 | Druckstoppel | SS304/SS316 |
| 6 | Dichtheitselemente | PTFE |
| 7 | O-Ring | VITON |
| 8 | Stammring | SS304/SS316 |
| 9 | Handhaben | SS/SUS304 |
Parameter (Spezifikation)| GRÖSSE |
|
|
|
|
|
|
PN16 |
PN40 |
|
|
|||||
| NPS | DN | L | K | H | ØD |
ØDN |
f | AN |
ØM |
VON |
AN |
ØM |
VON |
G | d |
| 1/2" | 15 | 38 | 155 | 80 | 87 | 15 | 2 | 65 | M12x4 |
45 | 65 | M12x4 |
45 | 36 | M5 |
| 3/4" | 20 | 40 | 155 | 90 | 97 | 20 | 2 | 75 | M12x4 |
58 | 75 | M12x4 |
58 | 36 | M5 |
| 1" | 25 | 45 | 175 | 100 | 107 | 25 | 2 | 85 | M12x4 |
68 | 85 | M12x4 |
68 | 42 | M5 |
| 11/4" | 32 | 58 | 175 | 110 | 135 | 32 | 2 | 100 | M16x4 |
78 | 100 | M16x4 |
78 | 42 | M5 |
| 11/2" | 40 | 65 | 240 | 120 | 145 | 40 | 3 | 110 | M16x4 |
88 | 110 | M16x4 |
88 | 50 | M6 |
| 2" | 50 | 82 | 240 | 130 | 165 | 50 | 3 | 125 | M16x4 |
102 | 125 | M16x4 |
102 | 50 | M6 |
| 21/2" | 65 | 103 | 300 | 140 | 177 | 65 | 3 | 145 | M16x4 |
122 | 145 | M16x8 |
122 | 70 | M8 |
| 3" | 80 | 120 | 400 | 150 | 197 | 80 | 3 | 160 | M16x8 |
138 | 160 | M16x8 |
138 | 70 | M8 |
| 4" | 100 | 140 | 400 | 165 | 230 | 100 | 3 | 180 | M16x8 |
162 | 190 | M20x8 |
162 | 102 | M10 |
| 5" | 125 | 200 | 610 | 240 | 248 | 125 | 3 | 210 | M16x8 |
188 | 220 | M20x8 |
188 | 102 | M10 |
| 6" | 150 | 235 | 610 | 260 | 298 | 150 | 3 | 240 | M20x8 |
212 | 250 | M22x8 |
218 | 125 | M12 |
| 8" | 200 | 310 | 850 | 310 | 398 | 200 | 3 | 295 | M20x12 |
268 | 320 | M27x12 |
285 | 125 | M12 |
